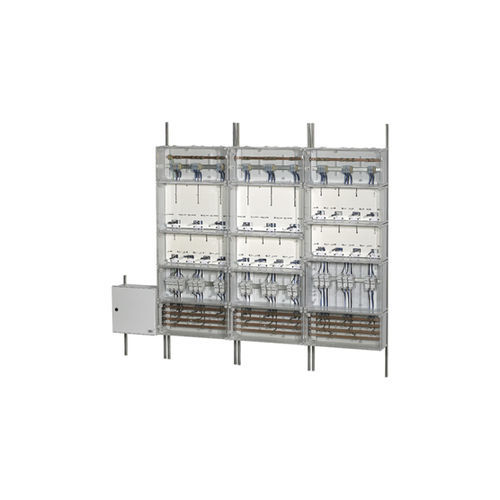

Centralizzazione dei contatori in un edificio o in ciascuno dei suoi piani. Deve rimanere vicino all'origine dell'impianto elettrico (in uso), più precisamente:
- All'esterno dell'area occupata dall'impianto elettrico (in uso);
- Nell'atrio dell'edificio o nelle sue vicinanze;
È montato in superficie o semi-integrato ed è vantaggioso per il proprietario dell'impianto e il distributore di energia elettrica.
Realizzato in poliestere rinforzato con fibra di vetro grigia, RAL 7035.
Coperchi in policarbonato trasparente.
Isolamento di categoria II.
Cassetta generale con serratura triangolare e predisposta per la chiusura EDP.
EN 61439-2
Basato sul documento normativo EDP* DIT-C14-140/N
*EDP - Energias de Portugal
Taglio tetrapolare generale.
Barre minime: 100 m22
Sezione minima dei conduttori: 10 m2
dispositivo di cortocircuito con fusibile 22x58.
Uscite verso i terminali.
Barre di terra nella scatola di uscita.
Scatola di connessione rimovibile (opzione).
Tensione nominale: 400 V, 50 Hz
Sovratensione transitoria (Uimp): 4kV
Categoria di sovratensione: CAT III
Tensione di isolamento: 600V
Corrente nominale: secondo l'ordine.
Corrente di cortocircuito: secondo l'ordine.
Regime di neutro: TT
Fattore di diversità (RDF): 0.8 per (4-5 uscite); 0,7 (per 6-9 uscite)
Ambiente CEM: B
Livello di inquinamento: 3
Livelli di protezione: IP41 IK10
Categoria di isolamento: Categoria II
Metodo di separazione interna: Metodo 4A
Tipo di connessione: FF
Installazione esterna fissa fino a 2000 m di altezza.
---
