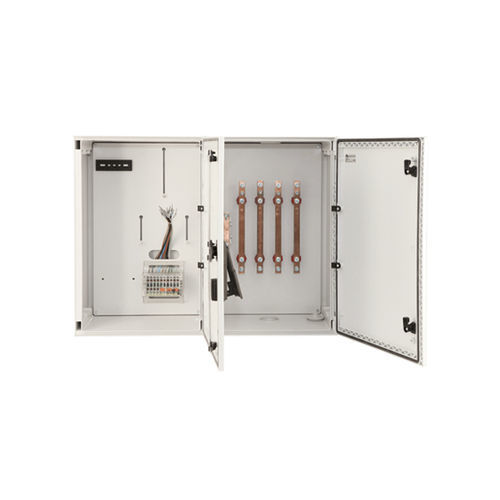

Quadro di misura indiretto per impianti di Bassa Tensione con potenza contrattuale superiore a 41,4 KVA. Il quadro è composto da:
- Cassetta di misura indiretta per l'alloggiamento del contatore e del modem (forniti da EDP*) con morsettiera qualificata EDP* (DMA-C17-511/N) e porta con sistema di chiusura a 3 posizioni predisposta per l'installazione di un cilindro di chiusura europeo utilizzato da EDP*.
- Scatola per l'alloggiamento degli IT composta da sbarre di rame la cui sezione corrisponde alle correnti in gioco (125A, 250A e 400A).
- (Opzionale) Scatola di protezione P400 secondo DMA-C62-807/N.
Scatola in poliestere rinforzato con fibra di vetro.
EN 61439-2
Basato sul documento normativo EDP* EDP DIT-C14-140/N
EDP - Energias de Portugal
Isolamento RTIEBT di categoria II
Box IT:
Porta predisposta per serratura EDP rotonda "Ronis".
Scatola IT con sbarre in rame elettrolitico supportate da isolatori.
BOX METERING:
Porta con maniglia e chiusura a 3 posizioni predisposta per serratura EDP a botte europea.
Morsettiera per la misurazione (DMA-C17-511/N).
SCATOLA DEI FUSIBILI DI INGRESSO:
Porta con maniglia e chiusura a 3 posizioni predisposta per la chiusura a barile europea EDP.
Scatola fusibili di ingresso conforme a DMA-C62-807/N.
---
