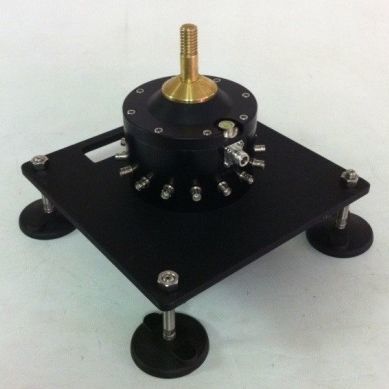

Antenna HF DF-A0015

omnidirezionaleper esternicompatta

DF-A0015 implementa un array di antenne Adcock attive a 8 elementi con un nono elemento centrale per il rilevamento omnidirezionale. Questo array di antenne Adcock per la ricerca della direzione copre una gamma di frequenze compresa tra 1 MHz e 30 MHz. Per migliorare le prestazioni alle basse frequenze, è possibile installare il DF-A0076. Oltre ai 9 elementi del DF-A0015 originale, questo array presenta un secondo array di diametro circa 4 volte superiore, che offre una sensibilità DF superiore nella banda da 0,5 a 7 MHz. Gli array sono destinati all'uso in combinazione con il metodo di stima del DF di Watson Watt (WW). Per migliorare l'accuratezza nella regione da 25 a 30 MHz, è possibile utilizzare anche il metodo WW corretto. L'array è dotato di una modalità passiva in cui il circuito di accoppiamento attivo viene bypassato e spento. Tutti gli elementi dell'antenna sono collegati al sistema di combinatore centrale per la formazione del fascio. Spedita in scatole compatte per lo stoccaggio e il trasporto, l'antenna può essere assemblata da una sola persona in 60 minuti, senza bisogno di attrezzi speciali o di materiale civile. Ogni elemento è dotato di piedini regolabili che consentono di adattarsi alle superfici irregolari. L'array è progettato per essere utilizzato all'aperto per un lungo periodo ed è resistente alle intemperie. Dimensioni (m) - - 2,8 m di altezza16 m di diametro - Massa (kg) - - 98,5 - VSWR massimo - - < 2 - Polarizzazione - - Verticale - Dimensioni (m) - - 16
