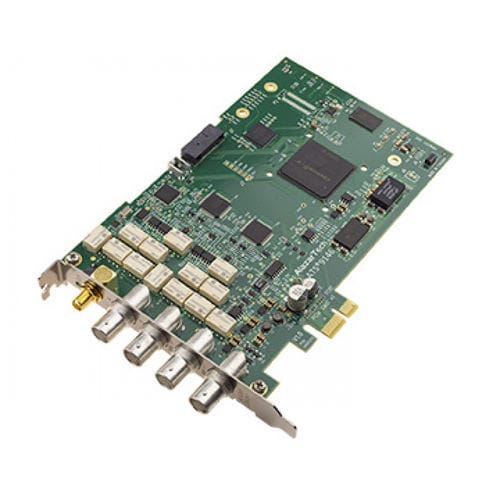

L'ATS9146 è un digitalizzatore di forme d'onda a 2 canali, 14 bit, 125 MS/s, in grado di memorizzare fino a 128 milioni di campioni per canale di dati acquisiti nella memoria di bordo o di trasmettere i dati acquisiti alla memoria della scheda madre.
ATS9146 è una scheda PCI Express (PCIe x1) Gen 1 a corsia singola, che supporta un throughput del bus fino a 200 MB/s. L'ATS9146 è una soluzione ideale per molte applicazioni.
Caratteristiche:
campionamento in tempo reale a 125 MS/s per canale
2 canali campionati simultaneamente
risoluzione A/D a 14 bit
Fino a 128 milioni di campioni di memoria di acquisizione a bordo per canale
Modalità di streaming continuo
Clock esterno da 125 MHz a 1 MHz
Larghezza di banda a piena potenza fino a 65 MHz
campo di ingresso da ±20 mV a ±10 V
Calibrazione tracciabile NIST o CNRC
Ingresso trigger e connettori I/O ausiliari
Scheda PCIe x1 di mezza lunghezza
Il software AlazarDSO consente un avvio rapido
SDK per C++/C#, Python, MATLAB e LabVIEW
Supporto per Windows e Linux
---
