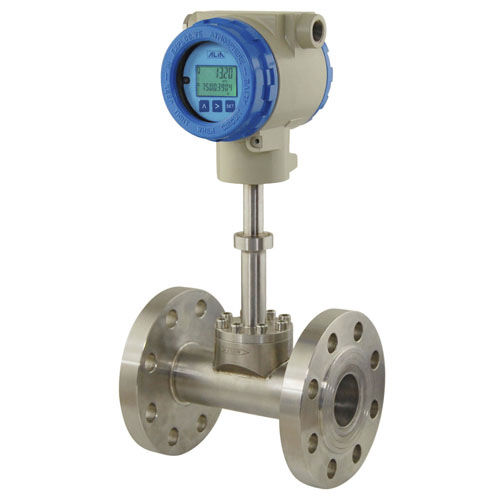

Misuratore di portata volumetrico ATF80 series

per liquidiper gasper vapore

I flussimetri Smart Target della serie ATF80 rivoluzionano il metodo di deflessione del target per misurare il flusso. Lo spostamento del bersaglio è misurato con precisione da sensori di capacità. Il segnale risultante viene poi elaborato digitalmente tramite l'elaborazione del segnale industriale a montaggio superficiale per produrre un'uscita 4-20 mA proporzionale alla portata volumetrica. Gli Smart Target Flowmeter sono adatti per basse velocità e alte temperature. Gas, vapore. Cambiare il misuratore è semplice come cambiare il target. Non è necessario cambiare l'intero misuratore. Misura bassa velocità inferiore a 0,1 m/s Misura di gas di torcia ad alta temperatura, bassa pressione e bassa velocità. Uscita 4-20 mA Comunicazione HART Bassa caduta di pressione La temperatura massima può essere fino a 450 oC Calibrazione online con il software unico di Alia Tipo a inserimento o Hot-Tap disponibile per tubazioni di grandi dimensioni Dimensioni: - Display locale: 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, - LCD a 4 linee (con retroilluminazione) 150, 200, 250, 300...... 6000 (mm) - Portata a 5 cifre Campo di misura: - Totalizzatore a 8 cifre Vapore: 0.002-3400000 t/hr - Uscita corrente: Gas: 1-3280000 Nm3/hr - 4-20 mA 2 fili Liquido: 0.1-55800 m3/hr - Carico Materiale: - Rohm= (VDC-10) * 50 Acciaio inossidabile 304 / 316 - Funzione di allarme: Precisione: - Allarme alto / basso Wafer / Tipo di flangia - Rapporto di turndown: +/-0,75% della lettura - 15:1 Tipo di inserimento - Comunicazione: +/-1,6% della lettura - segnale HART (compatibile) Ripetibilità: - Memorizzazione dei dati: +/-0.05% FS - Parametri di funzionamento e totalizzatore Multi Range di flusso: - le cifre sono memorizzate da EEPROM per più 1-3 range di flusso - di 10 anni Connessione al processo: - Materiale dell'alloggiamento: Flangia / Wafer / Inserimento - Lega di alluminio Tipo di flangia: - JIS 10K / JIS 20K / JIS 40K
