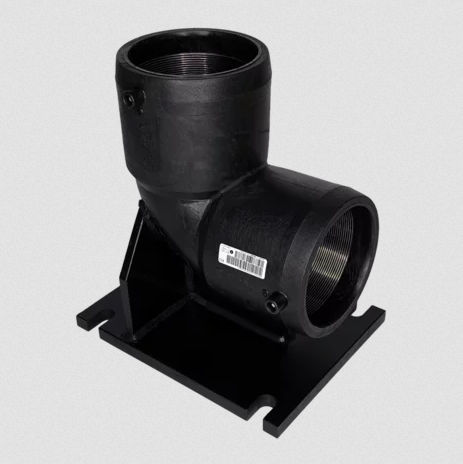

Tubazione a gomito 90° WF

in PE

Gomito con unità di base WF SDR 11 Acqua Possibilità di montaggio sulla fondazione Tecnologia di sicurezza Numero di registrazione DVGW: DV-8606AU2249 Nota: Ideale per il collegamento all'idrante adiacente alla tubazione principale. Raccordo supplementare per il collegamento all'abitazione per un flusso continuo. Aree di applicazione Il FRIALEN-Elbow con unità di base WF 90° consente il collegamento di un idrante accanto alla rete elettrica. L'allacciamento dell'idrante avviene a scelta tra fondendo l'estremità appuntita HD-PE dell'idrante con la parte costruttiva oppure per un idrante con connessione flangiata, applicando la flangia FRIALEN-Full Faced Flange EFL* o con una riduzione flangiata FLR** d 110/DN 80. L'allacciamento alla rete HD-PE avviene in assenza di pressione tramite la sella FRIALEN-Spigot SA d 110/90-225/110 (vedi scheda tecnica n. 27 e foglio illustrativo) o in presenza di pressione di esercizio con un dispositivo di taglio supplementare. Per la perforazione della rete si consiglia l'attrezzatura di perforazione di Hütz + Baumgarten. Istruzioni di montaggio Per i preparativi del processo di fusione FRIALEN (due procedure di fusione) del gomito con tubi HD-PE o tubo HD-PE e valvola HD-PE, consultare le "Istruzioni di montaggio" FRIALEN (marcatura della profondità di inserimento, rimozione del rivestimento di ossido, pulizia, ecc.) Buoni motivi per utilizzare il gomito FRIALEN con unità di base WF 90°: L'elevato spessore delle pareti garantisce una stabilità ottimale e un posizionamento sicuro dell'idrante Le zone di fusione separate consentono una fusione semplice e senza tensioni La piastra a pavimento può essere montata direttamente sulle fondamenta L'unità di base e il gomito costituiscono un'unità omogenea Grande profondità dell'accoppiatore per facilitare la guida del tubo e dell'elemento costruttivo Piccolo spazio anulare per la formazione di una pressione di giunzione ottimale nella zona di fusione Zone fredde
