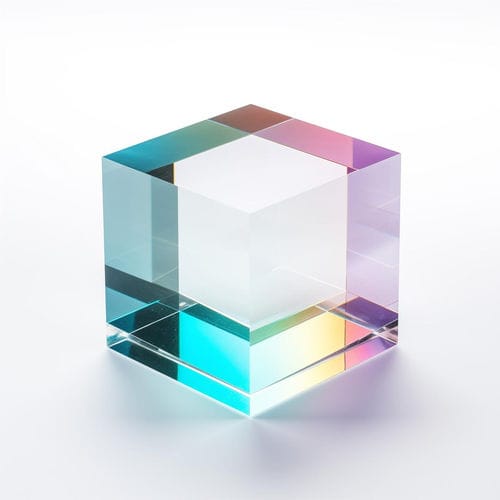

Separatore di fascio ottici

cubiconon polarizzante

La funzione principale del cubo NPBS (Non-Polarizing Beamsplitter) è quella di dividere il fascio laser (a una o più lunghezze d'onda) mantenendo intatto lo stato di polarizzazione. Come funzionano i cubi NPBS (Non-Polarizing Beamsplitter)? Una volta che il raggio in arrivo raggiunge l'ipotenusa del cubo NPBS di Alien Photonics, viene diviso in due fasci in base al rapporto di divisione progettato. Un fascio viene trasmesso attraverso il cubo e l'altro viene riflesso con un angolo di 90° (perpendicolare al fascio in entrata). Lo stato di polarizzazione di entrambi i fasci rimane invariato. Come si producono i cubi Beamsplitter non polarizzanti (NPBS)? Analogamente ai cubi PBS standard, PBS ad alta energia e PBS a banda larga, la produzione dei cubi NPBS di Alien Photonics inizia dalla lucidatura di due prismi ad angolo retto. Una volta pronto il progetto di rivestimento, uno dei prismi viene rivestito con un rivestimento beamsplitter non polarizzante sull'ipotenusa. Le superfici di ingresso e di uscita vengono poi rivestite con un rivestimento antiriflesso. Il passo successivo è l'assemblaggio dei prismi, che di solito viene effettuato con cemento (colla epossidica). Fase finale: i cubi NPBS vengono ispezionati e immagazzinati o spediti al cliente. Alternative ai cubi NPBS I cubi NPBS sono abbastanza simili a diversi prodotti Alien Photonics. Innanzitutto, il beamsplitter TFP non polarizzante. Questo componente ottico ha la stessa funzione, con le principali differenze: forma, assenza di cemento (colla) e angolo di incidenza. Anche i riflettori parziali separano la luce; tuttavia, di solito sono progettati per funzionare ad angolo normale e non sono ottimizzati per mantenere lo stato di polarizzazione e vengono utilizzati soprattutto in cavità laser con specchi ad alta riflessione (a banda singola, a doppia banda o brodband).
