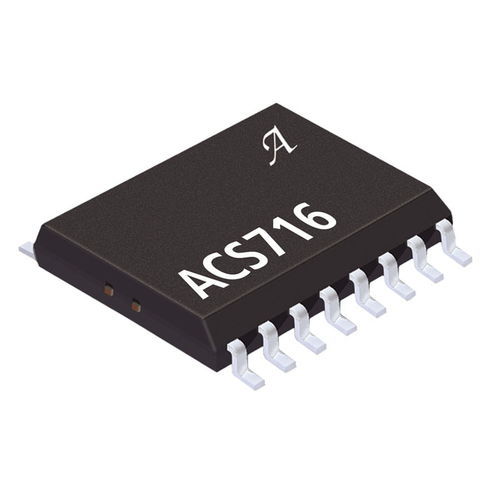

Circuito integrato sensore di misura di corrente ad effetto Hall ACS716 series

PCBDCAC

Il sensore corrente di Allegro® ACS716 fornisce i mezzi economici e precisi per la corrente che percepisce le applicazioni nei sistemi di comunicazione industriali, commerciali e. Il dispositivo è offerto in un piccolo pacchetto del supporto della superficie di orma che permette l'esecuzione facile nelle applicazioni del cliente. Il ACS716 consiste di un circuito integrato lineare del sensore del Corridoio di precisione con un percorso di rame di conduzione situato vicino alla superficie del dado del silicone. La corrente applicata attraversa il percorso di rame di conduzione e la tensione dell'uscita analog dal sensore del Corridoio rintraccia linearmente il campo magnetico generato dalla corrente applicata. L'esattezza del ACS716 è elevata con questa configurazione impaccante brevettata perché l'elemento del Corridoio è situato nella prossimità estremamente vicina alla corrente da misurare. L'immunità ad alto livello al conduttore corrente dV/dt ed i campi elettrici esterni, offerti da tecnologia integrata riservata Allegro dello schermo, garantisce l'ondulazione bassa alla direzione di derivazione di livello basso e dell'uscita nel alto-lato, applicazioni ad alta tensione. La tensione sull'input di sovracorrente (perno di VOC) permette che i clienti definiscano una soglia del difetto di sovracorrente per il dispositivo. Quando la corrente che attraversa il percorso di rame di conduzione (fra i perni del IP e di IP+) eccede questa soglia, il perno aperto transizione del difetto di sovracorrente dello scolo di volontà ad un livello basso di logica dichiara. La programmazione della fabbrica del sensore lineare del Corridoio all'interno del ACS716 provoca l'esattezza eccezionale sia nei segnali in uscita analog che digitali.
