Azionamento DC brushless A4915 series

con PWMtrifaseper motore

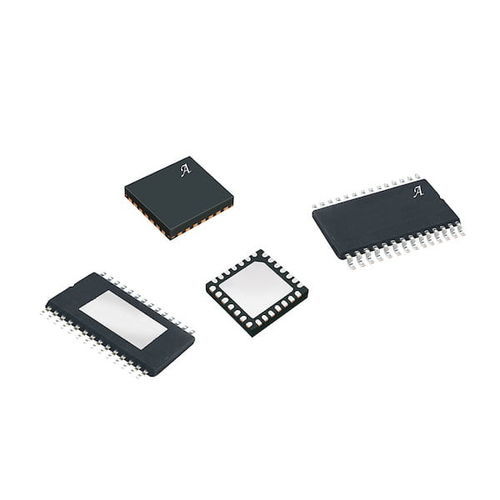

L'A4915 è progettato per il controllo della corrente modulata ad ampiezza d'impulso (PWM) dei motori trifase brushless DC. L'A4915 è in grado di pilotare un gate ad alta corrente per 6 MOSFET di potenza a canale N. Una pompa di carica interna assicura l'alimentazione del cancello fino a 7 V e fornisce un'alimentazione limitata fino a 5 V. Un condensatore di bootstrap viene utilizzato per generare una tensione di alimentazione superiore alla tensione di sorgente del MOSFET laterale alto, necessaria per i MOSFET a canale N. Per migliorare la dissipazione di potenza nei MOSFET esterni durante il funzionamento PWM, viene fornito un circuito di controllo sincrono interno di raddrizzamento per migliorare la dissipazione di potenza nei MOSFET esterni durante il funzionamento PWM. La protezione del circuito interno include l'arresto termico chiuso, la protezione contro i tempi morti e il blocco della sottotensione. Non è richiesta una sequenza di accensione speciale. L'A4915 è fornito in un TSSOP a 28 pin con un pad termico esposto (suffisso LP) e un QFN a 28 contatti 5 × 5 mm con un pad termico esposto (suffisso ET). Queste confezioni sono prive di piombo (Pd), con placcatura al 100% con leadframe in stagno opaco al 100%.
