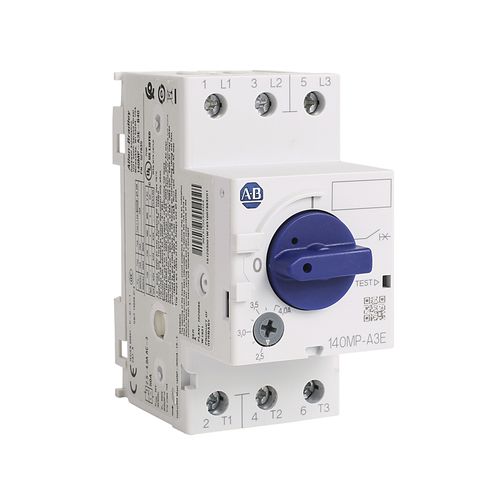

Gli interruttori automatici di protezione motore (MPCB) o dispositivi di protezione motore (MPSD) serie 140MP offrono protezione magnetica da cortocircuito e protezione termica da sovraccarico fino a 32 A. Sono testati in combinazione con i contattori Allen-Bradley® serie 100-C e 100-K per creare avviatori a due componenti.
Questi dispositivi sono certificati UL Listed come avviatori statici manuali (con approvazioni opzionali come sezionatori motore e per l'utilizzo in Group Installation o installazione di gruppo con più motori). Le installazioni di gruppo eliminano la necessità di singoli dispositivi di protezione da cortocircuito per ciascun circuito motore, con la conseguente riduzione dell'ingombro nel pannello, dei tempi di installazione e cablaggio e dei costi. Viene utilizzato un solo dispositivo di protezione linea (BCPD) per l'intero gruppo.
Questi dispositivi soddisfano i requisiti dei dispositivi di protezione motore (MPSD) in base allo standard IEC 60947-4-1 e degli interruttori automatici in base allo standard IEC 60947-2 previsti per l'applicazione al di fuori del Nord America. Possono offrire le funzioni elencate di seguito.
• Sezionatore di linea
• Protezione da cortocircuito (protezione magnetica)
• Protezione da sovraccarico (protezione termica)
• Commutazione manuale (apparecchi di comando)
Caratteristiche
• Protezione da sovraccarico, classe di sgancio 10A
• Rilevamento della perdita di fase
• Funzione di sezionamento
• Adatto per applicazioni trifase e monofase
• Omologazione UL per installazione di gruppo e IEC Type 1 e Type 2
• Certificazioni CE, cULus, CCC, KC, EAC
• Potere di interruzione a 400 V fino a 100 kA
