Allied Filter Systems offre una gamma di alloggiamenti per mini-filtri a maniche ideali per le operazioni in piccoli lotti. Questi filtri a maniche compatti sono prodotti di serie in acciaio inox 316L e hanno una finitura esterna sabbiata. Tutti gli alloggiamenti dei mini-filtri sono classificati 110oc e 10 Bar. A seconda del modello, possono essere marcati UKCA/CE e dotati di certificazione ATEX. Sono disponibili caratteristiche opzionali per soddisfare tutte le esigenze dei clienti.
La gamma standard comprende tre modelli in due diverse dimensioni:

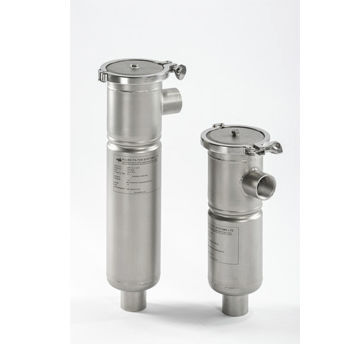

HD 13 e 14 (Immagine principale)
Montaggio a filo della borsa, con piano superiore profilato tagliato al laser e tenuto in posizione da due bulloni oscillanti reclinabili con dadi ad occhiello. Uno dei dadi funge da cerniera per il coperchio superiore.
RBFP 13 e 14 (2a immagine)
Raccordo per sacchi da incasso con corpo profilato, con coperchio a trifoglio tenuto in posizione da tre bulloni di rotazione reclinabili con dadi ad occhiello. Uno dei dadi funge da cerniera per il coperchio superiore.
RBFV 13 e 14 (3a e 4a immagine)
Raccordo per sacchi da incasso con corpo profilato e coperchio con chiusura a V.
Specifiche:
scarico da 1" BSP (F) standard su tutti i serbatoi con uscita laterale (HD stile 1 (in linea) e tutti i modelli stile 3, 4, 7, 8).
tappo da ¼" BSP (F) di serie solo sugli ingressi HD13 e HD14.
tappo BSP (F) da ¼" standard sullo sfiato superiore di tutti i modelli.
ingresso e uscita da 1" BSP (F) standard per i serbatoi filettati.
ingresso e uscita da 1" ANSI 150# o DN25 PN16 standard per tutti i serbatoi flangiati.
Il cliente può specificare le dimensioni delle tubazioni, il tipo di connessione e la configurazione se diversi dallo standard.
I materiali delle guarnizioni includono: Buna-n (nitrile), EPDM (etilene propilene), Viton, PTFE, PTFE incapsulato.
---
