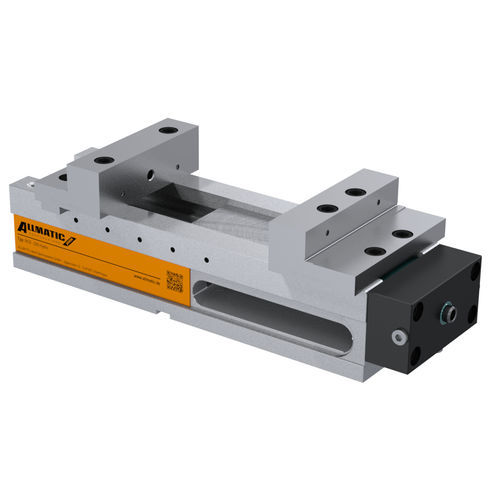

Morsa per macchina utensile NC8 200

idraulicaorizzontale

Campo di applicazione: Installazione orizzontale - adatto a fresatrici verticali a controllo numerico Ideale per l'impiego su macchine a 3 e 4 assi Per l'automazione di centri di lavoro - particolarmente adatto per la produzione di lotti Il mandrino idraulico consente inoltre l'utilizzo di ganasce di supporto con le quali è possibile bloccare in modo sicuro ed economico un'ampia gamma di pezzi non lavorati, da materiali tagliati a fiamma e segati fino a fusioni complesse. Adatto a materiali con resistenza fino a circa 1400 N/mm², a seconda degli accessori Caratteristiche del prodotto: forza di serraggio massima: 60 kN Interfaccia della ganascia compatibile con la serie NC8/LC-TC Mandrino ad alta pressione incapsulato e privo di manutenzione, per ridurre al minimo le esigenze di pulizia Corpo base in GJS-60 Guida induttivamente temprata e rettificata Scanalature di allineamento sulla superficie di base Fori laterali per l'estensione Utilizzabile lateralmente Sistema di cambio rapido per ganasce aggiuntive e strisce a gradini Ganasce reversibili: per capacità min. capacità minime/massime del mandrino (0-435 mm) con una coppia di ganasce Ganascia fissa, programmazione semplice grazie allo zero costante La lunghezza totale è indipendente dalle dimensioni del pezzo in lavorazione Dimensioni NC8 come per LC/TC 5 filettature per lato per gli arresti laterali del pezzo M8 Estrema precisione per la vostra lavorazione La forza di serraggio è generata dalla pressione di un'unità idraulica con una corsa di serraggio idraulica fino a 4,5 mm Volume per la corsa di serraggio massima 4,5 cm³
