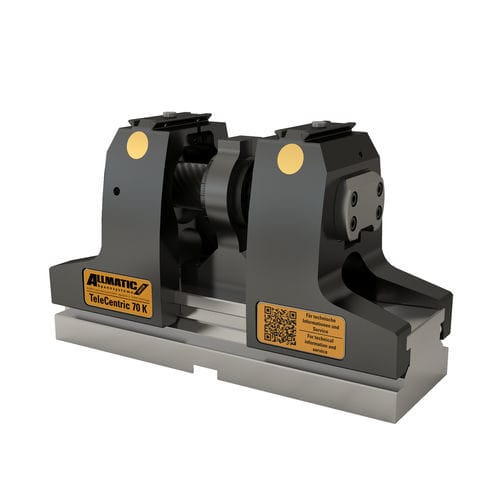

Morsa per macchina utensile TeleCentric 70 K

per lavorazione meccanica 5 assi

Campo di applicazione: - Ideale per l'impiego nella lavorazione a 5 assi - Possibilità di bloccaggio convenzionale e di bloccaggio Gripp - Morsa centrica - Ulteriori informazioni su funzione e applicazione Caratteristiche del prodotto: Mandrino telescopico, il contorno dell'interferenza rimane invariato Programmazione centrica e semplice senza spostamento del punto zero L'indennità del materiale è distribuita simmetricamente L'accessibilità del pezzo dipende dalla capacità del mandrino Forma costruttiva simmetrica = il pezzo rimane centrale e parallelo Altezza di appoggio del pezzo 192 mm Sistema di cambio rapido delle ganasce, cambio delle ganasce senza attrezzi grazie alla chiusura rapida in 10 secondi per ogni coppia di ganasce Ganasce reversibili: per capacità min. / max. capacità del mandrino con una coppia di ganasce Forza di serraggio costante grazie al mandrino telescopico a bassa manutenzione Fornito di serie con fori di posizionamento per un sistema di serraggio a punto zero, micrometro interno 200 mm Fissaggio alla tavola della macchina con raster di montaggio 50/63 mm per l'inserimento di viti/cilindri o scarpe di serraggio viti o scarpe di serraggio. Scala integrata per la regolazione fine della posizione centrale Peso ridotto (senza ganasce): K =17,5 kg / M=19,5 kg Forza di serraggio 30 kN a 45 Nm lineari Funzionamento con chiave dinamometrica
