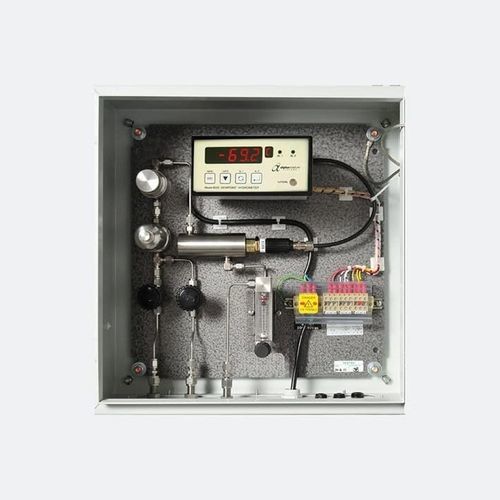

Sistema di campionamento di gas AWS-6020

di aria compressadel punto di rugiadaper SF6

Dettagli del prodotto
Il sistema di campionamento AWS-6020 è progettato per la misurazione dell'umidità residua nei gas e il campionamento dell'aria compressa generale, consentendo al sensore di operare in condizioni di campionamento ottimali proteggendo al contempo l'igrometro da alte pressioni e contaminanti, in particolare in ambienti di idrocarburi. Racchiuso in un armadio resistente alle intemperie con classificazione IP66, l'AWS-6020 integra regolazione della pressione, filtrazione, controllo del flusso, una valvola di selezione del campione a tre vie, supporto del sensore, sensore di punto di rugiada e misuratore di punto di rugiada. Con questo sistema, sia il sensore di punto di rugiada che il misuratore sono protetti dall'esposizione ambientale. I sistemi di campionamento Alpha Moisture Systems forniscono soluzioni ingegnerizzate per estrarre e analizzare un campione rappresentativo di aria o gas di processo, che viene successivamente ventilato nell'atmosfera o restituito al processo. Questa gamma è stata sviluppata attraverso un'ampia esperienza nell'analisi industriale dell'umidità. Tutti i sistemi sono costruiti con componenti di alta qualità per offrire prestazioni e affidabilità a lungo termine in applicazioni impegnative. Sebbene sia disponibile una configurazione standard, questo sistema di campionamento è personalizzabile per soddisfare i requisiti dell'applicazione.

Caratteristiche principali

• Progettato per il campionamento di gas o aria compressa generale
• Combina regolazione della pressione, filtrazione e controllo del flusso
• Consente al sensore di punto di rugiada di operare a pressione atmosferica
• Misuratore di punto di rugiada protetto dagli elementi quando alloggiato all'interno dell'armadio
• Classificazione IP66 resistente alle intemperie
• Montaggio a parete
• Scelta di raccordi a compressione

Dati tecnici
Generale
Tipo di sensore/trasmettitore: Operativo con trasmettitori 4-20mA o sensore passivo
Approvazioni: CE, UKCA
Documentazione: Manuale di istruzioni, certificato di calibrazione
Sensore
Intervallo di punto di rugiada: Intervallo di punto di rugiada impostato dall'intervallo del trasmettitore del sensore scelto
Portata del campione: Idealmente 2-5 litri/min, Max: 25 litri/min
Meccanico
Dimensioni in mm (H x L x P): 400 x 400 x 200 (circa)
Peso: Circa 11,3 kg (20 libbre)
Raccordi: Acciaio inossidabile
Classificazione resistente alle intemperie: IP66
Garanzia meccanica: 12 mesi in caso di parti difettose o lavorazione difettosa
Involucro: Acciaio inossidabile

Cosa c'è nella scatola?

• Sistema di campionamento AWS-6020
• Display modello 6020 e sensore intrinsecamente sicuro
• Manuale utente AWS-6020

Applicazioni

• Aerospaziale: I misuratori di punto di rugiada portatili sono cruciali nella produzione di parti aeronautiche che richiedono trattamenti termici in forno a vuoto con argon molto secco, e per verificare la secchezza del gas di protezione della saldatura alla testa della torcia secondo gli standard NADCAP.
• Produzione di HDPE: Utilizzati per controlli puntuali dell'umidità in gas infiammabili come l'etilene, i misuratori di punto di rugiada portatili garantiscono sicurezza ed efficienza nella produzione di polietilene per evitare riduzioni di resa causate da umidità eccessiva.
• Stampaggio a iniezione: I misuratori di punto di rugiada portatili vengono utilizzati per verificare la secchezza dell'aria che circola attraverso i granuli di plastica, migliorando la finitura superficiale, il colore e l'opacità dei prodotti — aumentando le rese e riducendo i costi di produzione.
• Gas medicali: Essenziali per garantire l'affidabilità e l'accuratezza del contenuto di umidità nei sistemi di aria ospedaliera, i misuratori di punto di rugiada portatili aiutano a condurre un monitoraggio continuo e controlli puntuali trimestrali per prevenire la crescita microbica e potenziali infezioni — rispettando gli standard NHS HTM02.
• Gas speciali: I misuratori di punto di rugiada portatili facilitano misurazioni accurate dell'umidità nei gas di calibrazione, minimizzando il prodotto prezioso speso durante il processo di test e garantendo la conformità alle specifiche.
• Farmaceutici: I misuratori di punto di rugiada portatili sono cruciali per controlli puntuali sui gas di copertura inerti nella produzione di farmaci e dispositivi medici, prevenendo la crescita microbica e garantendo la secchezza necessaria per i processi di liofilizzazione.
• Generazione di energia: Per controlli puntuali di routine sull'idrogeno utilizzato nel raffreddamento degli alternatori, i misuratori di punto di rugiada portatili aiutano a mantenere l'efficienza e la sicurezza assicurando che l'umidità sia al di sotto dei livelli critici per evitare la condensazione.

Domande frequenti

• La configurazione standard include: un sensore intrinsecamente sicuro con supporto del sensore/cella di campionamento, regolatore di pressione (riscaldato è opzionale), unità di filtrazione, indicatore di flusso e un manometro (ingresso), manometro (uscita) e tutta la tubazione in acciaio inossidabile di alta qualità.
• La personalizzazione è disponibile per requisiti complessi e condizioni industriali o ambientali specifiche.
• Le procedure di manutenzione variano a seconda delle condizioni di applicazione; i consigli vengono forniti nella fase di progettazione.
• Per condizioni esterne e calde, il trasmettitore di punto di rugiada è alloggiato in un involucro in acciaio inossidabile con guarnizioni, e possono essere installati refrigeratori a vortice per controllare la temperatura interna.

Caratteristiche / Specifiche tecniche

• Tipo di sensore/trasmettitore: Operativo con trasmettitori 4-20mA o sensore passivo
• Approvazioni: CE, UKCA
• Documentazione: Manuale di istruzioni, certificato di calibrazione
• Intervallo di punto di rugiada: Impostato dall'intervallo del trasmettitore del sensore scelto
• Portata del campione: Idealmente 2-5 litri/min, Max: 25 litri/min
• Dimensioni (H x L x P): 400 x 400 x 200 mm (circa)
• Peso: Circa 11,3 kg (20 libbre)
• Raccordi: Acciaio inossidabile
• Classificazione resistente alle intemperie: IP66
• Garanzia meccanica: 12 mesi (parti difettose o lavorazione difettosa)
• Involucro: Acciaio inossidabile
