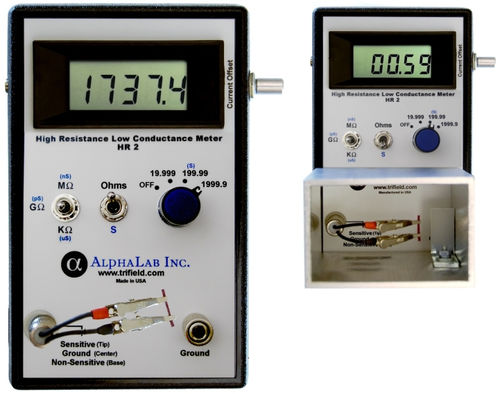

Ohmmetro digitale HR2

a bassa tensione

Il misuratore modello HR2 misura la resistenza in nove range da 1 ohm a 1.9999 Tera ohms (1.9999x1012 ohms), e la conduttanza in un singolo range da 0.00 a 199.99 pS (pico siemens, o pico mhos), il tutto a bassa tensione di < 2 volt attraverso il campione. La precisione di base è +/- 2% della lettura +/- 1 conteggio. Per una resistenza superiore a 1.9999 Tera ohms, l'intervallo di conduttanza può essere utilizzato per misurare la conduttanza fino a 0,01 pS (100 T ohms). Il misuratore ha un campo di conduttanza perché i campioni con alta resistenza e alta capacità contemporaneamente si assestano più velocemente al loro valore finale sulla conduttanza (di solito inferiore a un secondo), che sulla resistenza (alcuni secondi), e la conduttanza è anche in grado di rilevare una resistenza superiore a quella che i campi di resistenza possono avere. Si noti che la resistenza in unità di T ohms è l'inverso della conduttanza in pS, in modo che la resistenza può essere calcolata dalla conduttanza. Ad esempio, 100 pS è di 0,01 T ohm (10 G ohm), e la conduttanza massima leggibile di 199,99 pS è essenzialmente di 5 G ohm.
