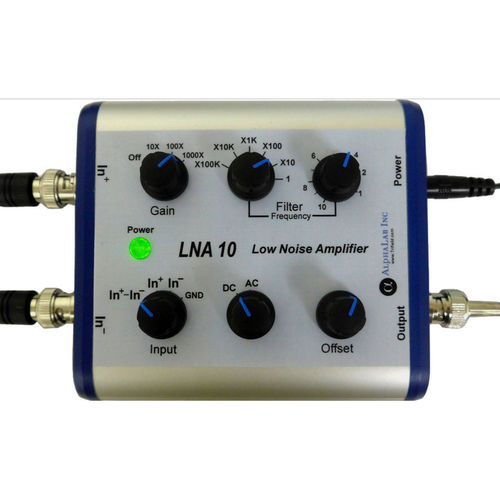

Preamplificatore di segnale LNA 10

La preamplificazione dell'oscilloscopio di LNA 10 migliorerà significativamente la prestazione del piccolo-segnale degli oscilloscopi alle frequenze sotto 1MHz. Descrizione di prodotto: Con questa preamplificazione, i segnali di sotto-microvolt possono essere visualizzati sulle portate che vanno in genere soltanto giù a 1mV/div sull'asse verticale. La preamplificazione include un ingresso differenziale vero analogico e un filtro passa-basso analogico (1Hz-1MHz musicale). lo spettro Input-fornito di rimandi di rumore di RMS per la f >100Hz è 4 nV/√Hz o più di meno, così per esempio, anche con guadagno 1000 di x, il rumore totale da 100 hertz a 1000 hertz è di meno di 1 divisione da picco a picco su una regolazione verticale di portata 1mV/div (che ammette un input di bassa impedenza). La maggior parte dei oscilloscopi sono destinati per visualizzare gli eventi (veloci) ad alta frequenza che possono intrinsecamente avere rumore di un millivolt o più. Tuttavia, i segnali a bassa frequenza hanno rumore molto meno intrinseco, così una preamplificazione a basso rumore e un filtro dilimitazione è essenziale per i piccoli segnali a bassa frequenza.* la maggior parte dei amplificatori hanno uno spettro di rumore bianco (una curva spettrale piana) a tutte le frequenze superiore a ~1000 hertz. Questo spettro di rumore bianco è specificato solitamente come un certo numero di nanovolt per √Hz. Tuttavia, a differenza delle resistenze passive tipiche, la gamma equivalente di rumore dell'input di amplificatori semi conduttori (in nV/√Hz) diventa più alta alle basse frequenze. Il numero di nV/√Hz è tipicamente proporzionale a ~1/f per la f ≤10Hz. La tavola sotto mostra il rumore reale del LNA 10 in varie gamme di frequenza. A tutte le frequenze, il LNA 10 ha molto meno rumore che gli amplificatori semi conduttori tipici.
