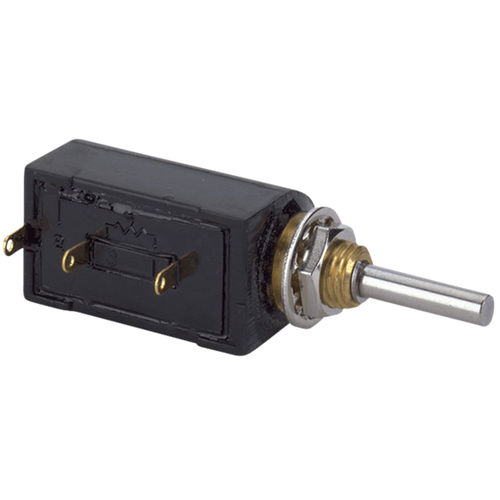

Potenziometro multigiro da 12HP
Filo avvolto (attacco a boccola) con dimensioni metriche
Informazioni sul potenziometro multigiro da 12HP
Il 12HP è un piccolo potenziometro multigiro con un diametro esterno di 13 mm. Oltre ai terminali a capocorda standard sono disponibili anche terminali a pin e terminali a capocorda posteriori.
Tipo di montaggio a boccola
Con terminali a capocorda
Modelli a 5 giri: Modello 12HP-5
Modelli da 10 giri: Modello 12HP-10
Con terminali a pin per scheda p.c
Modelli a 5 giri: 12HP-5p
Modelli da 10 giri: 12HP-10p
Caratteristiche Potenziometro multigiro 12HP-5
Filo avvolto
Dimensioni (mm) DxL: 13×25.5
Gamma di resistenza standard (ohm): 100-50k
Linearità indipendente (±%): da 0,35 a 0,2
Corsa meccanica (+10° 0° 0°): 1.800 +15° 0° 0°
Corsa elettrica (±5°): 1.800
Caratteristiche Potenziometro multigiro 12HP-10
Filo avvolto
Dimensioni (mm) DxL: 13×25.5
Gamma di resistenza standard (ohm): 100-100k
Linearità indipendente (±%): da 0,25 a 0,1
Corsa meccanica (+10° 0°): 3.600 +15° 0° 0°
Corsa elettrica (±5°): 3.600
Specifiche speciali disponibili
Tipo a 3 giri (S12HP3), valori di resistenza inferiori (20O, 50O), albero con prolunga anteriore e posteriore (albero posteriore con diametro 0,8 mm e lunghezza 10 mm), lavorazione speciale sull'albero, semplice alloggiamento sigillato (in caso di servomount, la lunghezza dell'alloggiamento si allunga di 1,5 mm.
---
