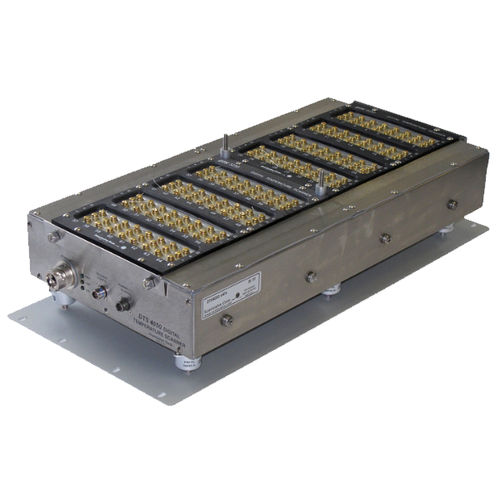

Sistema di acquisizione dati di temperatura DTS4050

da incassodigitaleEthernet

Sistema di acquisizione della temperatura Informazioni sullo scanner di temperatura digitale DTS4050 Il sistema di acquisizione della temperatura della serie DTS4050 rappresenta la prossima generazione di scansione intelligente delle termocoppie. Lo scanner digitale per termocoppie DTS4050 accetta 16, 32 o 64 ingressi per termocoppie. Incorpora filtri passa-basso integrati, convertitori A/D a 22 bit e un microprocessore DSP. Il modulo DTS è progettato specificamente per ambienti ad alto rumore e come tale può sopportare un rumore di modo comune senza pari. Caratteristiche principali DTS4050 - Accetta il tipo E, J, K, N, R, R, S, T e B - Uscita dell'unità ingegneristica, °C, °F, °R o K - Protocollo Ethernet TCP/IP & UDP - Isolamento da canale a canale 1000 VDC - Isolamento dell'ingresso 600 VDC - Reiezione del rumore da 50 - 60 Hz - Prova di termocoppia aperta - Sincronizzazione IEEE1588 PTPv2 - 16, 32 e 64 canali Applicazioni DTS4050 - Motore a turbina - Motore diesel - Celle di prova del compressore - Monitoraggio della temperatura della caldaia e del forno Specifiche Ingressi (Px) 16, 32 o 64 coppie di terminali a vite in ottone da 6-32 morsetti a vite più schermature o connettori jack da pannello opzionali Comunicazione Ethernet 100baseT; RS-232 (solo configurazione) Uscita [Tensione di alimentazione] °C, °F, °R, K, mVolt, o conteggi [18 ... 36 VDC] Protocollo di comunicazione TCP/IP o UDP Tipi di termocoppie terminale a vite: E, J, K, N, R, S, T e B; opzione jack da pannello: E, J, K, S e T Precisione (su tutto il campo di funzionamento) E, J, K, N e T: ±0,5°C; R e S: ±2,0°C; B: ±4,0°C Precisione UTR ±0.1°C Risoluzione A/D 22 bit Velocità di scansione 64Tx: 10 Hz/canale, 32Tx: 20 Hz/canale; 16Tx: 40 Hz/canale Temperatura di funzionamento (unità standard) 64Tx: da -5 a 60°C, 32Tx: da -5 a 60°C, 16Tx: da -10 a 60°C
