Indicatore digitale per misurare e visualizzare la grandezza fisica come il carico, la pressione e la coppia
Informazioni sul TD-700T

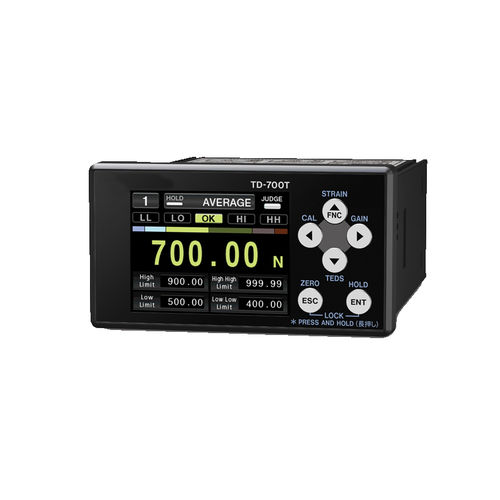

Il TD-700T è un indicatore digitale per misurare e visualizzare quantità fisiche quali il carico, la pressione e la coppia che lavorano con i trasduttori ad estensimetri. Display LCD grafico a colori, campionamento ad alta velocità, funzione TEDS (conformità all'interfaccia IEEE1451.4 classe 2 in modalità mista) e varie funzioni di tenuta sono combinate in questo compatto display a pannello (formato 1/8 DIN). Il TD-700T offre le migliori prestazioni nelle varie scene.
Applicazioni
- Controllo del caricamento della pressa di raccordo
- Gestione del carico della pressa di punta dell'ugello SMT
Caratteristiche del TD-700T
- Schermo LCD grafico a colori ad alte prestazioni
- Elaborazione ad alta velocità
- Funzione TEDS (Taratura automatica)
- Ceppo statico Disp. Modalità
- Funzione di visualizzazione della forma d'onda e del contatore a barre
- Funzione di ritenzione dei dati
- Opzione CC-Link / RS-485
- Avvertenze di facile utilizzo
- Funzione Senso Remoto
- Impostazioni del grafico della barra di posizione zero
- Corpo compatto
Specifiche
Tensione a ponte
10V DC, 2,5 V ±10% (max. 30 mA di corrente, si può usare il senso remoto)
Campo di ingresso del segnale
±3,2 mV/V
Campo di taratura
0.3 mV/V-3,2 mV/V
Precisione di taratura
Entro lo 0,1% F.S. (quando si utilizza un cavo schermato a 4 conduttori con impedenza di 350Ω, 10V BV e 0,5mV/V o superiore, con 1m standard TEAC Φ8, cavo schermato a 4 conduttori con impedenza di 350Ω, 10V BV e 0,5mV/V o superiore)
Non linearità
Entro 0,01% F.S. + 1 cifra (quando l'ingresso è 1 mV/V o superiore)
Deriva zero
Entro 0,5 μV/°C (valore di conversione in ingresso)
Deriva del guadagno
Entro ±0,005% F.S./°C
Conversione A/D
24 bit, 4000 volte al secondo, 20000 volte al secondo (modalità di campionamento veloce)
---
