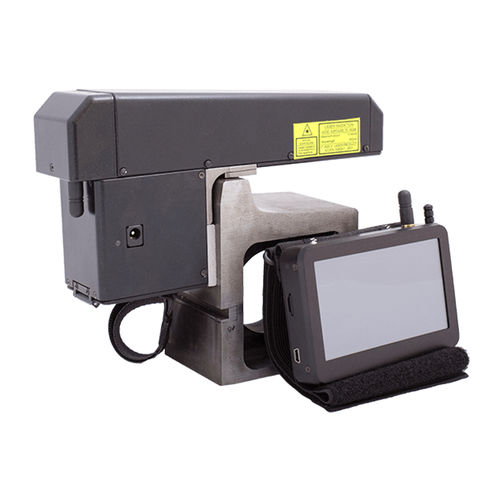

Profilometro laser FDKP

per ruote ferroviarieforarotaieper controllo

Informazioni sul misuratore di profilo ruota corto FDKP Il profilometro laser è stato sviluppato per misurare i parametri geometrici del bordino della ruota (spessore, inclinazione, altezza), lo spessore del cerchio/pneumatico e per misurare il profilo completo della superficie del rullo della ruota. Il dispositivo viene fornito con un database e un pacchetto software per l'archiviazione e l'elaborazione dei dati sull'usura dei set di ruote. Questo misuratore di profili di ruote corte è stato sviluppato specificamente per l'uso su rotaia tranviaria/ferrovia leggera. Caratteristiche del misuratore di profilo ruota corto FDKP Scansione del profilo completo della superficie della ruota Misura in pochi secondi Senza dover srotolare la ruota Controllo delle tolleranze, esame e riparazione Compreso PDA + software + caricabatterie Incluso certificato di calibrazione Inclusa custodia protettiva Specifiche tecniche Campo di misura Altezza della flangia 20 mm - 45 mm Spessore della flangia 20 mm - 50 mm Pendenza della flangia 1 mm - 15 mm Spessore del cerchio 36 mm - 100 mm Errore di misurazione Altezza della flangia ± 0,05 mm Spessore della flangia ± 0,05 mm Pendenza della flangia ± 0,1 mm Spessore del bordo ± 0,1 mm Tempo medio di misurazione, s 4 mm Dimensioni del modulo di scansione laser 201 mm x 114 mm x 54 mm
