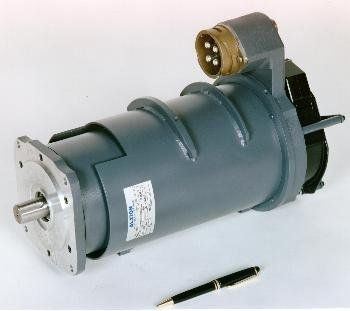

Motore DC 136 OEP series

brushlesssincrono24 V

Motori senza spazzola dei magneti permanenti con l'alto rapporto del potere--peso Con la relativa più alta costante di rapporto e di coppia di torsione del potere--peso, adattata specialmente ai robot, le applicazioni mobili o sopportate con alto potere, i 136 motori di OEP sono state grazie progettati all'ottimizzazione elettromagnetica e termica realizzata utilizzando i software di simulazioni dedicati, permettendo un precharacterization esatto del comportamento nel carico stimato e nel sovraccarico Un'esperienza industriale ricca attesta all'affidabilità ottimale. Caratteristiche principali # magneti della terra rara # bobina a tre fasi della stella # protezione IP64 che concilia EC 509 (1989) # isolamento del codice categoria H # flangia B5 # protezione termica da resistenza del ptc alloggiata fra 2 bobine di fase # soglia di sicurezza del ptc = 180ÝC # 136 OEP 020 di OEP 017 e 136: Raffreddamento ad aria con il ventilatore 100 l/s, 0.31 A o 24 VCC, 0.5 A. # 136 OEP 050: liquido che si raffredda con il rivestimento esterno integrato Vantaggi # 136 chilowatt di 017:19.5 di OEP continui a 6000 giri/min. # 136 chilowatt di 020:29 di OEP continui a 6000 giri/min. # 136 chilowatt di 050:41.5 di OEP continui a 6000 giri/min. Alta coppia di torsione costante a 0.85 nanometro/armi. Alta efficienza: fino a 95%. Alto rapporto del potere--peso: 1500 con il chilogrammo continuo. Caratteristiche della gamma # 136 OEP 017: 19.5 chilowatt del à permanente 6000 mn-1 # 136 OEP 020: 29 chilowatt del à permanente 6000 mn-1 # 136 OEP 050: 41.5 chilowatt del à permanente 6000 mn-1
