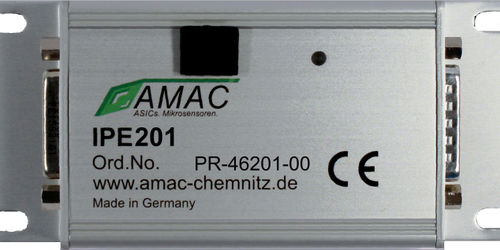

L'unità di interpolazione programmabile IPE201 è destinata al collegamento a sistemi di misura incrementali di posizione e angolo con segnali di ingresso sinusoidali sfasati di 90°. Può essere utilizzata su un gran numero di sistemi di encoder che funzionano secondo i più svariati principi di misura. L'IPE201 divide i periodi del segnale fino a 256 volte. L'unità di interpolazione funziona con segnali di ingresso sia single-ended che differenziali. La configurazione avviene tramite USB, interfaccia SSI/BiSS o EEPROM interna del GC-IP201B. È inoltre possibile dotare l'unità di un'interfaccia SPI (sistema a 3,3 V o 5 V).
Un controllo del guadagno e dell'offset specifico per AMAC e la possibilità di correzione della fase del GC-IP201B interno garantiscono un'elevata precisione di misura in condizioni industriali.
L'unità può essere collegata a un contatore standard o a un controllo (stato di consegna) tramite l'interfaccia RS422. In alternativa, è possibile riconfigurare l'IPE201 tramite USB e collegarlo a un master SSI / BiSS. La tensione di funzionamento è di 5 VDC.
Le funzioni del circuito di interpolazione GC-IP201B, come i filtri analogici commutabili o l'isteresi digitale, rendono l'unità ideale per l'utilizzo nei sistemi di controllo.
---
