Miscelatore a rotore

verticaleorizzontalecontinuo

Panoramica

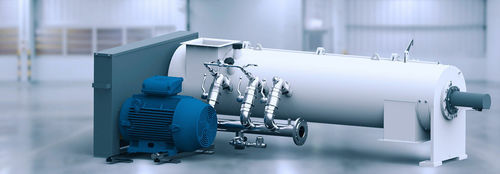

Il miscelatore continuo KAHL è un sistema orizzontale a palette agitatrici ad alta velocità progettato per miscelare supporti farinacei, granulari, fibrosi o a scaglie con liquidi e vapore. Consente l'alimentazione simultanea di più flussi di materiale alla rinfusa e l'iniezione di liquidi/vapore, e utilizza il principio del vortice per ottenere miscele prive di grumi. Le palette agitatrici sono regolabili per controllare il tempo di permanenza e la formazione del vortice, permettendo di adattare il processo ai diversi prodotti. È disponibile in quattro dimensioni con potenze motore da 7,5 a 110 kW, offrendo elevata variabilità di portata.

Costruzione
La carcassa del miscelatore è una costruzione saldata dotata di ampie botole di ispezione e montaggio per un facile accesso. La camera di miscelazione può essere rivestita con una camicia interna sostituibile in plastica o acciaio inox per evitare adesioni. I liquidi vengono introdotti tramite dispositivi di iniezione. Un albero robusto supporta utensili di miscelazione regolabili e facilmente sostituibili in ghisa speciale resistente all'usura. L'albero è montato su cuscinetti antifrizione posizionati all'esterno della camera di miscelazione ed è bilanciato dinamicamente con dischi di equilibratura in camere separate per un funzionamento molto regolare. È possibile il riequilibrio in sito. Sono previste guarnizioni speciali tra le camere di miscelazione e di equilibratura.

Applicazione
Il miscelatore continuo KAHL è indicato per processi in cui è necessario aggiungere liquidi a solidi, ad esempio l'umidificazione di polveri o granuli, la miscelazione continua di mangimi con liquidi e vapore e il melassaggio della polpa di barbabietola essiccata. È impiegato nei settori dell'alimentazione animale, della trasformazione alimentare e nel condizionamento di materiali industriali che richiedono aggiunta controllata di liquidi e miscele prive di grumi.

• Aggiunta simultanea di più flussi alla rinfusa, liquidi e vapore
• Principio del vortice per miscele senza grumi
• Palette agitatrici regolabili per influenzare la portata e la formazione del vortice
• Rivestimento della camera sostituibile (plastica o acciaio inox)
• Utensili di miscelazione regolabili e sostituibili in ghisa speciale resistente all'usura
• Albero bilanciato dinamicamente con camere di equilibratura separate

Dati tecnici

• Tipo: Miscelatore continuo orizzontale a palette agitatrici ad alta velocità
• Dimensioni: Quattro dimensioni disponibili
• Intervallo di potenza motore: 7,5 kW a 110 kW
• Camera di miscelazione: Costruzione saldata con ampie botole di ispezione e montaggio
• Rivestimento opzionale: Camicia interna sostituibile in plastica o acciaio inox
• Introduzione liquidi: Tramite dispositivi di iniezione
• Utensili di miscelazione: Regolabili, facilmente sostituibili, in ghisa speciale resistente all'usura
• Cuscinetti albero: Cuscinetti antifrizione disposti all'esterno della camera di miscelazione
• Equilibratura: Albero bilanciato dinamicamente con dischi di equilibratura in camere separate; riequilibrio in sito possibile
• Tenuta: Guarnizioni speciali tra camere di miscelazione e di equilibratura
• Applicazioni tipiche: Umidificazione di materiali granulari/polvere, miscelazione continua di mangimi con liquidi/vapore, melassaggio della polpa di barbabietola essiccata
