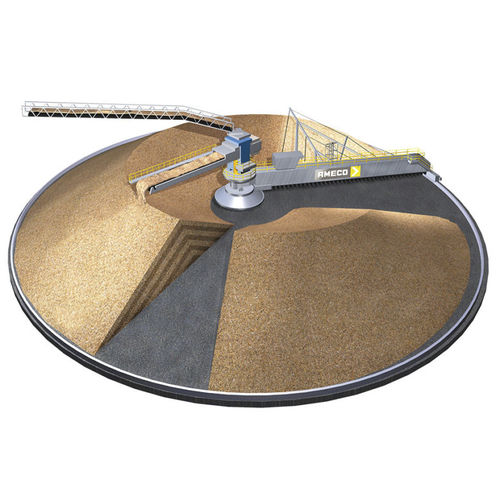

Stacker reclaimer con braccio CHO

Sistema di recupero circolare di omogeneizzazione degli impilatori Il sistema circolare di recupero dell'omogeneizzazione degli impilatori (CHO - Circular Homogenizing Stacker Reclaimer System) impila il materiale sfuso in una pila ad anello. L'impilatore circolare si trova sulla colonna centrale, permettendo la rotazione e il movimento di scorrimento, costruendo così il materiale in un guscio a chevron o a forma di cono. La sua altezza sopra la cima della pila è mantenuta ad una distanza minima per ridurre l'emissione di polvere. Il ponte di Reclaimer ruota intorno alla colonna centrale. Il recupero di materiale sfuso come trucioli di legno, calcare o carbone, avviene dalla faccia della pila tramite un erpice che viaggia sul ponte Reclaimer. I movimenti ampi dell'erpice omogeneizzano il materiale sfuso e permettono al materiale sfuso di scivolare sulla base del palo. Viene quindi recuperato ad un trasportatore di uscita attraverso il braccio di recupero situato sotto la struttura del ponte.
