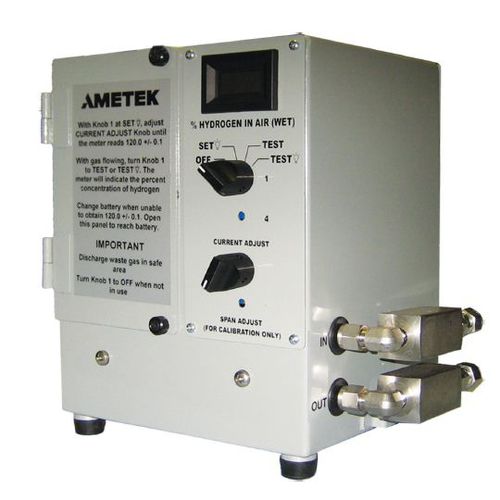

Misura la concentrazione di idrogeno in un campione di gas e riporta digitalmente il volume percentuale di idrogeno nell'aria.
L'analizzatore 120HD funziona come un catarometro. Funziona con due tubi paralleli che contengono gas e bobine di riscaldamento. I gas vengono esaminati confrontando il tasso di perdita di calore dalle bobine di riscaldamento al gas. Le bobine sono disposte in un circuito a ponte in modo da poter misurare le variazioni di resistenza dovute a un raffreddamento non uniforme.
Un canale contiene aria satura di umidità e la miscela da testare viene fatta passare attraverso l'altro canale. L'idrogeno ha una conducibilità termica molto più elevata dell'aria e quindi l'analizzatore 120HD è molto sensibile all'idrogeno, ma risponde anche a qualsiasi gas la cui conducibilità termica sia diversa da quella dell'aria.
---
