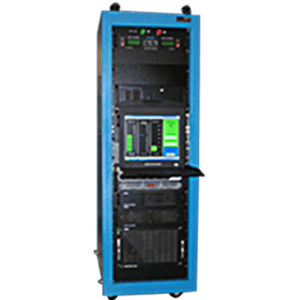

Simulatore di batterie programmabile BSS

per test di carica/scaricaper simulazione di cellule

Dettagli del prodotto
Prodotto: Simulatore di stringa batteria (BSS)
Descrizione: Sistema di simulazione batterie per emulazione di carica e scarica nelle prove su veicoli spaziali

Panoramica
I simulatori di stringa batteria Elgar (BSS) forniscono un'emulazione di alimentazione controllabile per i test spaziali. Il BSS supporta la simulazione di topologie di batterie multi‑terminale ed è progettato per la verifica integrata a livello di sistema piuttosto che per la semplice rimozione della batteria. Il comportamento del simulatore è guidato da tabelle di carica in formato foglio di calcolo, adattate alla topologia e alle condizioni della batteria. Più tabelle possono essere memorizzate e richiamate dal computer host.

Modalità di funzionamento
Il BSS opera in due modalità: statica e dinamica. In modalità statica un valore di stato di carica specificato produce istantaneamente la tensione terminale corrispondente, eliminando lunghi cicli di scarica. In modalità dinamica il BSS monitora l'energia di carica/scarica applicata da un punto di partenza e regola la tensione terminale in tempo reale per emulare il comportamento della batteria.

Configurazioni e simulazione dei sensori
Sono disponibili versioni per pack batteria singolo e doppio. Correnti di scarica fino a 150 A e correnti di carica fino a 50 A per batteria sono supportate. Simulazioni sensoriali opzionali (termistore, trasduttore di pressione, uscite carico riscaldatore, estensimetri, bypass/corto cella) consentono l'interazione in anello chiuso con i regolatori di potenza del veicolo spaziale per un'emulazione realistica.

Controllo e integrazione
Ogni BSS è un sistema chiavi in mano completamente integrato con interfaccia grafica Windows e software di controllo hardware. Il controllo è fornito tramite Ethernet standard o GPIB opzionale usando comandi in formato SCPI. La gestione dei file consente di caricare ed eseguire più database batteria in modo trasparente.

Funzionalità e vantaggi

• Disponibile in versioni singolo e doppio pack per configurazioni di test flessibili
• Opzioni di simulazione dei sensori per termistori, estensimetri, carichi riscaldanti e bypass/corto cella
• Comportamento della batteria modificabile tramite download di fogli di calcolo per simulare chimiche come NiMH, Li‑ion e NiCd

Operazione database flessibile
Un motore di database dedicato calcola la tensione terminale dallo stato di carica e dalla corrente istantanea e può controllare trasduttori di pressione simulati per consentire test di carica in anello chiuso. Il motore può emulare guasti comuni come celle in corto, trasferimento di carica degradato e invecchiamento.

Pacchetti integrati di simulazione sensori
I simulatori integrati di termistore e trasduttore di pressione permettono test in anello chiuso dei sistemi di condizionamento della batteria, migliorando la velocità di debug e la flessibilità dei test.

Completamente programmabile
Tutti i parametri della simulazione sono programmabili. Le simulazioni possono essere sospese e riprese; i setpoint e i dati operativi sono disponibili localmente o da remoto.

Attenzione alla sicurezza del veicolo spaziale
Sono forniti molteplici meccanismi di sicurezza, inclusi punti di intervento/limitazione di sovracorrente impostabili dall'utente e protezione programmabile contro le sovratensioni.

Ampia gamma di potenza
I livelli di potenza di carica/scarica sono disponibili da meno di 1 kW a diversi kW per soddisfare differenti requisiti di test.

Servizio di integrazione in rack di potenza
Possono essere fornite soluzioni rack turnkey per sottosistemi di potenza, assemblate con sorgenti programmabili e configurate in base alle specifiche del cliente.

Sicurezza del sistema di test
L'uso del BSS al posto delle batterie di volo riduce la necessità di caricare/scaricare ripetutamente le batterie di volo e diminuisce il rischio di cortocircuito durante le campagne di test.

Velocità del processo di test
Il BSS consente cambi di stato di carica rapidi e ripetibili rispetto all'impiego di batterie di volo, accelerando i cicli di verifica.

Specifiche tecniche

• Famiglia/nome prodotto: Elgar Battery String Simulator (BSS)
• Modalità di funzionamento: Statica e Dinamica
• Controllo/interfaccia: GUI Windows; Ethernet standard; GPIB opzionale; supporto comandi SCPI
• Formato tabelle di carica: Database basato su fogli di calcolo; più tabelle memorizzabili sull'host
• Configurazioni disponibili: Versioni simulatore singolo e doppio pack
• Corrente di scarica: Fino a 150 A (per sistema)
• Corrente di carica: Fino a 50 A per batteria
• Simulazione sensori: Termistore, trasduttore di pressione, carichi riscaldanti, estensimetri, bypass/corto cella
• Funzioni di sicurezza: Punti di intervento/limitazione sovracorrente regolabili dall'utente; protezione programmabile contro le sovratensioni
• Gamma di potenza: Da < 1 kW a diversi kW
• Capacità: Simulare più chimiche inclusi NiMH, Li‑ion, NiCd; simulare guasti di batteria (celle in corto, trasferimento di carica degradato, invecchiamento)
