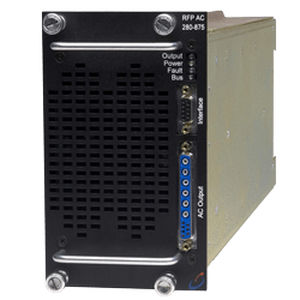

Modulo di potenza digitale RFP AC

DCAC

Panoramica ReFlex Power™ è un sistema di alimentazione programmabile modulare ad alta densità che fornisce risorse di carico in corrente continua, alternata ed elettronica sotto il controllo di un unico controllore. Si tratta di una piattaforma riconfigurabile e flessibile, ideale per gli ambienti di test ATE e di produzione, dove RFP™ è in grado di fornire energia di stimolo e di polarizzazione programmabile, nonché carichi programmabili per i dispositivi in prova. Il mainframe RFP™ EIA 4U può contenere fino a 12 moduli a slot singolo o combinazioni di moduli a slot singolo, doppio e triplo. Il mainframe può supportare fino a 6 kW di potenza di uscita. È possibile controllare fino a 8 mainframe (potenzialmente fino a 95 moduli) tramite un unico controllore che utilizza un protocollo bus proprietario ad alta velocità. Il controllore RFP™ comunica con l'host tramite una connessione LAN Ethernet conforme allo standard LAN Extension for Instrumentation. I moduli del sistema RFP™ possono essere combinati tramite il controllore per creare "asset virtuali" con le combinazioni di tensione/corrente necessarie per un particolare regime di test, riducendo la complessità logistica e il costo totale di proprietà. I moduli di potenza disponibili includono

• Alimentatori CC programmabili a slot singolo da 330 Watt
  • 16 V, 20,6 A
  • 65 V, 5,1 A
• Alimentatori CC programmabili a slot doppio da 1 kW
  • 33 V, 30 A
  • 50 V, 20 A
  • 50 V, 25 A
  • 120 V, 8.3 A
  • 450 V, 2,3 A
• Alimentazione CA programmabile a tre slot, 875 VA, monofase
  • Gamma doppia: 280 V(rms), 3,5 A(rms)
  • Gamma doppia: 140 V(rms), 7 A(rms)
• Carichi elettronici CC programmabili a tre slot, 500 V
  • 15 A, 375 W
  • 30 A, 750 W

Caratteristiche principali

• Elevata densità di potenza (2 VA/pollice cubo)
• Uscita singola o multifase
• Funzionamento in parallelo
• Fattore di cresta 4,8
• Tecnologia ad anello di controllo digitale
• ≥0,95 Correzione del fattore di potenza (PFC)
• Simulazione di brown-out
• Moduli CA da 875 VA
• Gamma di frequenza operativa: 45-5.000 Hz (a seconda del modulo)
• Ingresso AC/DC universale tramite mainframe
• Integrazione semplice e configurabile dall'utente

Riassunto delle specifiche Modello: RFP Alimentazione CA Tensione: 140 - 280 V Corrente: 3,5 - 7 A Potenza: 875 VA Panoramica: Modulo di alimentazione ReFlex con uscita CA Descrizioni e opzioni dei numeri di modello (selezione estratta dalla pagina) Mainframe RFP-M0000-001-0000 - Mainframe da 12 slot RFP-M0000-001-1E00 - Mainframe a 12 slot con connettore di ingresso CA a 90 gradi RFP-M0000-REC-0000 - Mainframe a 12 slot da incasso RFP-M0000-REC-1E00 - Mainframe da incasso a 12 slot con connettore di ingresso CA a 90 gradi Opzioni Mainframe 5380059-01 - Modulo di chiusura degli slot del telaio 5380317-01 - Cavo di linea CA non terminato da 2 metri con connettore mainframe accoppiato 5380554-01 - Cavo di linea CA non terminato da 2 metri con connettore del mainframe per collegamento monofase 125V, 20A 5380555-01 - Cavo di linea in c.a. non terminato da 2 metri con connettore del mainframe per collegamento monofase a 250V, 20A 5380556-01 - Cavo di linea CA non terminato da 2 metri con connettore del mainframe per collegamento trifase 120V/208V, 30A 5380318-01 - Connettore mainframe di ingresso AC 5380054-01 - Cavo di interconnessione dello chassis da 36 pollici 5380054-02 - Cavo di interconnessione dello chassis da 97 pollici 5380054-03 - Cavo di interconnessione dello chassis da 135 pollici Controller RFP-C1LAN-000-0000 - Controllore standard RFP-C1LAN-000-1F00 - Controllore con temperatura di funzionamento estesa Opzioni del controllore 5380441-01 - Cavo da 9 piedi Dsub a 15 pin del controllore 5380441-03 - Cavo da 9 piedi Dsub a 15 pin del controllore (piegatura a 90 gradi) 5380509-01 - Connettore di cortocircuito di interblocco del controllore 5380269-01 - Kit di accoppiamento dei connettori Moduli CC (selezione) 16 V RFP-D1016-021-1G00 - 1 Slot, 16 Vdc, 20,6 A, 330 W con relè di disconnessione/polarità (1G) RFP-D1016-021-2D00 - 1 Slot, 16 Vdc, 20,6 A, 330 W + Temp. oper. est. Temp. estesa RFP-D1016-021-1G1A - 1 slot + certificato di calibrazione 65 V RFP-D1065-5A1-1G00 - 1 slot, 65 Vdc, 5,1 A, 330 W con relè di disconnessione/polarità (1G) 33 V (2 slot, 1 kW) RFP-D2033-030-1G00 - 2 slot, 33 Vdc, 30 A, 1 kW con relè di sezionamento/polarità (1G) 50 V (2 slot, 1 kW) RFP-D2050-020-1G00 - 2 slot, 50 Vdc, 20 A, 1 kW con relè di sezionamento/polarità (1G) RFP-D2050-025-1G00 - 2 slot, 50 Vdc, 25 A, 1 kW con relè di disconnessione/polarità (1G) 120 V (2 slot, 1 kW) RFP-D2120-8A3-1G00 - 2 slot, 120 Vdc, 8,3 A, 1 kW con relè di sezionamento/polarità (1G) 450 V (2 slot, 1 kW) RFP-D2450-2A3-1G00 - 2 slot, 450 Vdc, 2,3 A, 1 kW con sezionatore/relè di polarità (1G) Opzioni modulo CC (cavi e kit) 5380444-01 - Cavo di uscita da 16 Vdc a 9 piedi 5380444-03 - Cavo di uscita da 16 Vdc a 9 piedi - Curva a 90 gradi 5380445-01 - Cavo di uscita da 65 Vdc a 9 piedi 5380446-01 - Cavo di uscita a 9 piedi 33 Vdc/50 Vdc 5380453-01 - Cavo di uscita a 9 piedi da 120 Vdc 5380447-01 - Cavo di uscita a 450 Vcc su 9 piedi 5380443-01 - Cavo di uscita a 9 pin D-sub a 9 piedi del modulo 5380508-01 - Connettore di cortocircuito interblocco modulo 5380270-01 - Kit di accoppiamento connettore 16 Vdc 5380270-02 - Kit di accoppiamento del connettore a 65 Vdc 5380271-01 - Kit di accoppiamento connettore 33 Vdc/50 Vdc 5380271-03 - Kit di accoppiamento connettore 120 Vdc 5380271-02 - Kit di accoppiamento connettore 450 Vdc Moduli CA RFP-A301K-875-1G00 - 3 slot, 875 VA, 45-1,2 kHz con relè di disconnessione (1G) RFP-A301K-875-2D00 - 3 slot, 875 VA, 45-1,2 kHz + Temp. oper. est. Temp. estesa RFP-A305K-875-1G00 - 3 slot, 875 VA, 45-5 kHz con relè di disconnessione (1G) RFP-A305K-875-2D00 - 3 slot, 875 VA, 45-5 kHz + temperatura operativa estesa. Temp. estesa. Opzioni modulo CA 5380450-01 - Cavo di uscita CA da 9 piedi 5380450-03 - Cavo di uscita CA da 9 piedi - piegatura a 90 gradi 5380272-01 - Kit di accoppiamento del connettore di uscita CA Moduli di carico RFP-L3500-375-1G00 - 3 slot, 375 W, 500 Vdc, 15 A con relè di disconnessione/polarità (1G) RFP-L3500-750-1G00 - 3 slot, 750 W, 500 Vdc, 30 A con sezionatore/relè di polarità (1G) Opzioni del modulo di carico 5380452-01 - Carichi CC con cavo di ingresso da 9 piedi 5380273-01 - Kit di accoppiamento del connettore del carico CC Nota: gli elenchi di modelli/opzioni di cui sopra sono tratti direttamente dalla tabella di descrizione del numero di modello del prodotto nella pagina.
