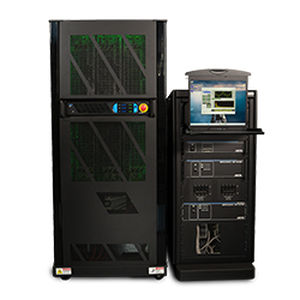

Sistema di test di immunità CTSHL

di precisionealta corrente

Panoramica
La serie CTSHL di California Instruments (AMETEK Programmable Power) è un sistema di prova per armoniche e flicker conforme IEC, progettato per applicazioni di test AC/DC ad alta potenza. Fornisce a laboratori e produttori una soluzione completa e documentabile per la verifica della conformità a norme su armoniche, flicker e immunità a bassa frequenza.

Soluzione di prova completa / Prove di emissioni condotte

• IEC 61000-3-2
• IEC 61000-3-3
• IEC 61000-3-11
• IEC 61000-3-12

Norme di prova supportate

• IEC 61000-3-2:2018+AMD1:2020 CSV — Limiti per emissioni di corrente armonica (apparecchi ≤316 A per fase) — Ed. 5.1
• IEC 61000-3-3:2013+AMD1:2017+AMD2:2021 CSV — Limitazione di variazioni di tensione, fluttuazioni e flicker (apparecchi ≤316 A per fase) — Ed. 3.2
• IEC 61000-3-11:2017 RLV — Limitazione di variazioni di tensione, fluttuazioni e flicker (apparecchi ≤275 A per fase) — Ed. 2.0
• IEC 61000-3-12:2011+AMD1:2021 CSV — Limiti per emissioni di corrente armonica (apparecchi ≤316 A per fase) — Ed. 2.1
• IEC 61000-4-11:2020 RLV — Prove di immunità a cali di tensione, interruzioni brevi e variazioni di tensione (apparecchi ≤316 A per fase) — Ed. 3.0 (pre-compliance)
• IEC 61000-4-13:2002+AMD1:2009+AMD2:2015 CSV — Armoniche e interarmoniche inclusa la segnalazione di rete alla porta di alimentazione AC — Ed. 1.2
• IEC 61000-4-14:1999+AMD1:2001+AMD2:2009 CSV — Prova di immunità alle fluttuazioni di tensione per apparecchi con corrente d'ingresso ≤16 A per fase — Ed. 1.2
• IEC 61000-4-17:1999+AMD1:2001+AMD2:2008 CSV — Prova di immunità al ripple sulla porta di ingresso DC — Ed. 1.2
• IEC 61000-4-28:1999+AMD1:2001+AMD2:2009 CSV — Variazione della frequenza di rete, prova di immunità per apparecchi con corrente d'ingresso ≤16 A per fase — Ed. 1.2
• IEC 61000-4-29:2000 — Calo di tensione, interruzioni brevi e variazioni sulla porta di ingresso DC — Ed. 1.0 (pre-compliance)

Caratteristiche principali della serie CTSHL

• DAQ diretto su bus PC per campionamento conforme a IEC 61000-4-7 e streaming ad alta velocità su disco per registrazioni di audit.
• Software PC per Harmonics e Flicker con display colore in tempo reale e monitoraggio continuo PASS/FAIL.
• Calcolo automatico dell'impedenza di sistema massima ammissibile (Zsys) usando Zref e parametri di flicker misurati secondo EN/IEC 61000-3-11.
• Configurazione di test intuitiva, analisi dati e reportistica con esportazione in PDF e MS Word.
• Acquisizione ad alta risoluzione senza interruzioni per replay e analisi post-test dettagliata (esportazione ASCII disponibile).
• Modalità di riproduzione passo singolo e riproduzione rapida per revisione dei risultati.

Sorgente di alimentazione AC
La configurazione CTSHL richiede una sorgente AC/DC Sequoia o Tahoe. Queste sorgenti offrono elevata capacità di corrente (fino a 125 ARMS per fase), generazione di forme d'onda arbitrarie avanzata, misure di precisione e analisi d'onda. CTSHL è fornito come configurazione/opzione per queste sorgenti AC.

Acquisizione dati diretta ad alta velocità verso PC
L'acquisizione basata su DSP fornisce campionamento conforme IEC e streaming diretto su bus PC. Un'unità di condizionamento e isolamento (PACS-3-75) collega l'uscita AC all'apparecchio sotto test (EUT), fornendo isolamento, condizionamento e filtraggio anti-alias. L'EUT si collega tramite un blocco morsetti sul pannello posteriore.

Analizzatore armoniche completo
Include un analizzatore di potenza conforme IEC per misure dettagliate di tensione e corrente. Armoniche e interarmoniche vengono misurate continuamente senza gap per soddisfare IEC 61000-4-7; il monitoraggio include il rilevamento PASS/FAIL rispetto ai limiti di classe IEC con archiviazione in database protetto da password.

Impedenza di riferimento Flicker conforme IEC
Impedenze di riferimento conformi IEC 60725 disponibili: OMNI-3-75 (75 A RMS per fase) in armadio 43" per IEC 61000-3-11 e OMNI-3-37 per IEC 61000-3-3 (<16 ARMS). Schema di connessione rapida per commutare tra impedenze.

Contatore Flicker conforme
Un contatore flicker conforme IEC 60868 (PACS) con DSP è integrato nel sistema montato in armadio.

Incluso nella configurazione CTSHL

• Sistema di misura PACS-3-75 montato in armadio OMNI-3-75
• Impedenza raggruppata trifase OMNI-3-37MX per flicker IEC 61000-3-3
• Armadio impedenza trifase OMNI-3-75 per flicker IEC 61000-3-11
• Software CIC652 CTSL per IEC 61000-3-2 e IEC 61000-3-3 (P/N CIC652)
• Software CIC651 CTSH per IEC 61000-3-12 e IEC 61000-3-11 (P/N CIC651)
• PC rack con scheda DAQ PCIe integrata
• Console rack con tastiera e monitor integrati

Requisiti PC

• CPU: Pentium 4, 1,2 GHz o superiore
• RAM: 256 MB o più
• Hard disk: 20 GB o più (20 MB richiesti per memorizzazione programma)
• Display: Monitor colore SVGA
• Slot: Slot PCI disponibile per scheda A/D
• Software: MS Word, Windows
• IEEE-488: Controller National Instruments IEEE e slot PC disponibile o porta RS232 per controllo della sorgente

Altre opzioni rilevanti per la sorgente AC

• Opzione EN/IEC 61000-4-11 Calo di tensione e interruzioni (pre-compliance)
• Opzione EN/IEC 61000-4-13 Armoniche e Inter-Armoniche

Opzioni PC e accessori

• CIC-PC: PC classe Pentium con CTS e MXGUI preinstallati (chassis, tastiera, mouse, Windows e MS Word)
• CIC-PCX: Aggiunge monitor 15" e stampante al CIC-PC
• CI400PCI: Scheda A/D PCI di ricambio
• CI68C: Cavo di interfaccia 37 pin di ricambio per PCI

Specifiche tecniche

• Famiglia / modello: CTSHL Series
• Produttore / marca: California Instruments (AMETEK Programmable Power)
• Norme supportate: IEC 61000-3-2; IEC 61000-3-3; IEC 61000-3-11; IEC 61000-3-12; IEC 61000-4-11; IEC 61000-4-13; IEC 61000-4-14; IEC 61000-4-17; IEC 61000-4-28; IEC 61000-4-29; IEC 61000-4-7; IEC 60725; IEC 60868
• Requisito sorgente AC: Richiede sorgente AC/DC Sequoia o Tahoe (fino a 125 ARMS per fase)
• Sistema di misura incluso: PACS-3-75, OMNI-3-37MX, OMNI-3-75
• Software incluso: CIC651 (CTSH) e CIC652 (CTSL)
• DAQ: Scheda DAQ PCIe integrata con streaming diretto su bus PC
• Contatore flicker: PACS conforme IEC 60868 + DSP
• Armadio: 43" per impedenze raggruppate (serie OMNI)
• Requisiti PC: Pentium 4 o superiore, 256 MB RAM, 20 GB HDD, SVGA colore, slot PCI per A/D
• Capacità: Misura di armoniche e interarmoniche, misura di flicker, monitoraggio continuo pass/fail, report dettagliati conformi IEC
