Macchina per prova di tensione CS2Plus series

di durata di vitadi flessionedi compressione

Panoramica

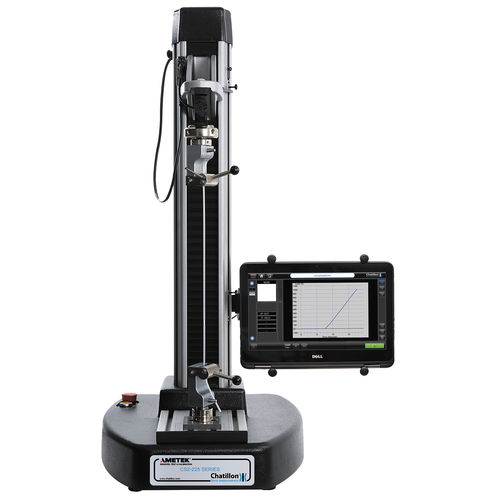

La macchina di prova della forza digitale CS2Plus di Chatillon è un banco di prova ad alta precisione orientato alla produzione, progettato per prove su materiali e componenti fino a 5 kN (1124 lbf). Sviluppata sulla piattaforma CS2, offre funzionalità estese per controllo qualità in laboratorio e produzione.

Settori e applicazioni

• Dispositivi medici
• Materie plastiche
• Imballaggio
• Prodotti farmaceutici e cosmetici
• Elettronica
• Gomma
• Legno e compositi

Uso intuitivo e interfaccia
La CS2Plus integra una console 2-in-1 con touchscreen a colori da 13 pollici. L'interfaccia fornisce visualizzazioni grafiche e tabulari dei risultati e un flusso guidato per impostare prove, esecuzione e generazione di report, consentendo il funzionamento standalone senza PC dedicato.

Capacità di prova versatili

• Prove di trazione
• Prove di compressione
• Prove di taglio
• Prove di flessione
• Sequenze multi-stage avanzate e personalizzate

Parametri programmabili e funzioni

• Test limite (carico, spostamento e tempo)
• Test di rottura
• Test ciclici e in loop
• Sequenze multi-stage / definite dall'utente
• Calcolo della costante della molla
• Misura altezza/ lunghezza

Modelli disponibili

• CS2Plus-1kN (225 lbf): capacità fino a 1 kN; profondità gola 180 mm; corsa del carrello 500 mm.
• CS2Plus-5kN (1124 lbf): capacità fino a 5 kN; profondità gola 150 mm; corsa del carrello 800 mm.

Prestazioni e acquisizione dati
La CS2Plus offre una precisione di velocità migliore dell'1% e acquisizione dati ad alta risoluzione con frequenza di campionamento di 100 kHz. I risultati e le statistiche possono essere esportati in CSV e PDF; è prevista l'esportazione automatica dei risultati via RS232 dopo ogni prova.

Funzionamento standalone
L'unità è progettata per l'uso autonomo: configurazione delle prove, esecuzione e generazione report si effettuano direttamente dalla console touchscreen integrata, senza software esterno.

Documentazione e firmware
Sono forniti manuali, schede tecniche e aggiornamenti firmware per la piattaforma CS2Plus e la famiglia CS2 per migliorare il controllo del movimento, l'affidabilità e le funzionalità.

Specifiche / dati tecnici

• Nome serie: CS2Plus
• Produttore / Marca: Chatillon
• Opzioni di capacità: CS2Plus-1kN e CS2Plus-5kN
• CS2Plus-1kN: profondità gola 180 mm; corsa 500 mm; capacità 1 kN (225 lbf)
• CS2Plus-5kN: profondità gola 150 mm; corsa 800 mm; capacità 5 kN (1124 lbf)
• Capacità massima di prova: fino a 5 kN (1124 lbf)
• Console: touchscreen a colori 13 pollici (2-in-1)
• Precisione di velocità: migliore dell'1%
• Frequenza di campionamento dati: 100 kHz
• Formati di esportazione: CSV e PDF; esportazione automatica RS232 dopo ogni prova
• Tipi di prova supportati: trazione, compressione, taglio, flessione, ciclico/multi-stage
• Funzionalità programmabili: test limite (carico/spostamento/tempo), rottura, ciclico, multi-stage utente, calcolo costante molla, misura altezza
• Operazione: unità standalone, non richiede PC
