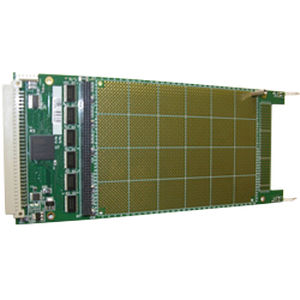

Scheda I/O digitale SMP7000-XX series

VXIPCBconfigurabile

- 96 linee digitali configurabili come ingresso o uscita - Cinque binari di alimentazione disponibili per progetti personalizzati - Miscelazione e abbinamento con i moduli di commutazione e di I/O digitale SMIP standard per creare configurazioni ad alta densità - Il driver VXIplug&play semplifica lo sviluppo del software - Connettore header a bordo per semplificare la migrazione all'implementazione su PCB - Accesso al clock a 16 MHz per l'utilizzo in progetti complessi - Molteplici opzioni di connettori per il pannello frontale L'SMP7000-xx è un modulo di prototipazione generico che sfrutta la modularità dello SMIP e l'architettura di interfaccia con il VXIbus per fornire oltre 24 pollici quadrati di spazio disponibile per progetti definiti dall'utente. Gli ingegneri di sistema possono incorporare i propri progetti all'interno di un vettore SMIP standard e combinarli con prodotti, come la commutazione RF a 1,8 GHz o i relè da 16 A già disponibili sulla piattaforma. I moduli DAC personalizzati o le schede di I/O digitali con livelli logici personalizzati possono essere facilmente inseriti nello spazio disponibile per la breadboard. L'SMP7000-xx offre l'accesso a 96 linee di I/O digitali e cinque binari di alimentazione con fusibili per l'interfacciamento con la logica definita dall'utente. I progetti personalizzati possono essere realizzati con lo schema di fori disponibili sulla breadboard. Per facilitare la migrazione del progetto personalizzato al layout di una scheda a circuito stampato, viene fornito un connettore header. Ciò consente di utilizzare di molteplici possibilità di I/O sul pannello frontale, che vanno dai connettori Dsub 15p ai connettori DIN ad alta densità 160p. Tutte le 96 linee digitali sono mappate nello spazio di memoria esteso VXI per l'accesso diretto ai registri. Il supporto API è fornito anche attraverso il driver standard SMIP VXIplug&play, riducendo il tempo necessario per lo sviluppo del software.
