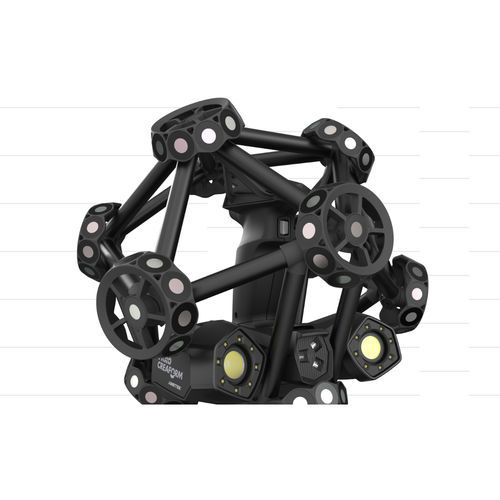

Scanner 3D MetraSCAN BLACK2

per CMMotticoportatile

Panoramica
MetraSCAN 3D è uno scanner CMM ottico portatile di livello metrologico progettato per il controllo qualità in officina e per laboratori di metrologia. L'architettura 3‑in‑1 supporta modalità C‑Track, stand‑alone e sondaggio (con HandyPROBE), consentendo un impiego flessibile con tracciabilità accreditabile.

Caratteristiche principali

• Accuratezza di livello metrologico e tracciabilità ISO/IEC 17025
• Tre configurazioni operative: modalità C‑Track, modalità stand‑alone e modalità sondaggio (compatibile HandyPROBE)
• Tecnologia a laser blu ottimizzata per superfici lucide e riflettenti—minima preparazione dei pezzi
• Referenziazione dinamica (auto‑posizionamento e C‑Track) per mantenere l'accuratezza su grandi volumi
• Scansioni ad alta risoluzione e visualizzazione mesh in tempo reale per feedback immediato
• Scansione senza target e elevata produttività di misura per accelerare il flusso scansione→report
• Volume di misura espandibile con fotogrammetria integrata e estensione automatica

Applicazioni

• Ispezione dimensionale e controllo del primo pezzo
• Controllo qualità (QC) e assicurazione qualità (QA) in produzione
• Verifica di assemblaggi, convalida degli attrezzi e MRO
• Analisi delle deformazioni e reverse engineering (scan‑to‑CAD)
• Ispezioni on‑site in officina e flussi di lavoro di laboratorio

Modalità operative

• Modalità C‑Track: rapido setup con referenziazione dinamica per pezzi di qualsiasi dimensione
• Modalità stand‑alone: controlli rapidi in spazi confinati o geometrie complesse senza limiti di visuale
• Modalità sondaggio: scansione e sondaggio tattile combinati con HandyPROBE

Vantaggi

• Prestazioni metrologiche affidabili in officina—insensibile a vibrazioni e movimenti del pezzo
• Visualizzazione mesh in tempo reale e acquisizione guidata per una cattura dati efficiente
• Scansione senza target che riduce i tempi di setup e i vincoli di fissaggio
• Alte velocità di misura e generazione di mesh istantanea che accelerano ispezioni e report
• Accessori modulari e kit di automazione disponibili per integrazione in produzione

Caratteristiche / specificazioni tecniche

• Nome commerciale: MetraSCAN 3D
• Accuratezza dichiarata (configurazione principale tipica): 0,025 mm
• Risoluzione di misura: 0,025 mm
• Sorgente luminosa (esempio di configurazione): linee laser blu multiple (es. 46 + 1)
• Certificazione: tracciabilità di laboratorio accreditato ISO/IEC 17025
• Referenziazione dinamica: auto‑posizionamento e C‑Track
• Volume di misura: grande ed espandibile con fotogrammetria integrata
• Gestione delle superfici: laser blu per superfici lucide, scure e riflettenti—preparazione minima
• Frequenze tipiche di misura (dipendenti dalla variante): ~1.800.000 – ~2.800.000 misurazioni/s
• Precisione volumetrica indicativa (dipendente dalla variante): ~0,064–0,075 mm
• HandyPROBE opzionale per workflow combinati di scansione e sondaggio
