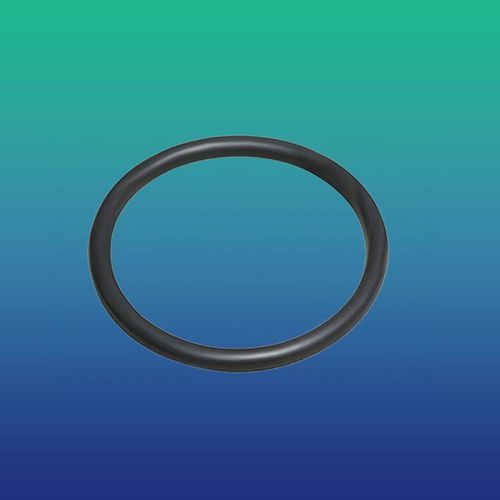

Guarnizione per l'industria alimentare e delle bevande DIN Union

Panoramica del prodotto
DIN Union indica i raccordi conformi alla norma DIN 11851. Le guarnizioni di unione DIN sono progettate specificamente per questi raccordi e si trovano comunemente su pompe, macchine e attrezzature di processo conformi a DIN 11851. L'unione DIN presenta un rivestimento di saldatura conico che si inserisce leggermente nella parte maschio sulla sommità della guarnizione per garantire l'allineamento corretto durante il serraggio.

Applicazioni

• Birrifici
• Vigne / Cantine
• Lattiero-caseario
• Biotecnologia
• Apparecchiature e pompe per l'industria alimentare e delle bevande

Certificazioni

• FDA 21 CFR 177.2600
• USP Class VI
• NSF 51 (per Silicone)
• ADI Free
• TSE/BSE Free
• Senza melamina
• USFDA DMF # 32561

GUARNIZIONI DI UNIONE DIN - Dimensioni
DN10 | D2 12 mm | D1 20 mm | Altezza 4,5 mm | Raggio 2,3 mm
DN15 | D2 18 mm | D1 26 mm | Altezza 4,5 mm | Raggio 2,3 mm
DN20 | D2 23 mm | D1 33 mm | Altezza 4,5 mm | Raggio 2,8 mm
DN25 | D2 30 mm | D1 40 mm | Altezza 5 mm | Raggio 2,8 mm
DN32 | D2 36 mm | D1 46 mm | Altezza 5 mm | Raggio 2,8 mm
DN40 | D2 42 mm | D1 52 mm | Altezza 5 mm | Raggio 2,8 mm
DN50 | D2 54 mm | D1 64 mm | Altezza 5 mm | Raggio 2,8 mm
DN65 | D2 71 mm | D1 81 mm | Altezza 5 mm | Raggio 2,8 mm
DN80 | D2 85 mm | D1 95 mm | Altezza 5 mm | Raggio 2,8 mm
DN100 | D2 104 mm | D1 114 mm | Altezza 6 mm | Raggio 2,8 mm
DN125 | D2 130 mm | D1 142 mm | Altezza 7 mm | Raggio 3,5 mm
DN150 | D2 155 mm | D1 167 mm | Altezza 7 mm | Raggio 3,5 mm

Proprietà fisiche
Materiale | Durezza (Shore A) | Resistenza alla trazione (PSI) | Allungamento (%) | Resistenza alla lacerazione | Set di compressione (%) | Temperatura minima (°C) | Temperatura massima (°C)
EPDM | 40–90 | 500–2.500 | 100–700 | Discreto a Buono | Scarso a Eccellente | -60 | 260
FKM | 60–90 | 500–2.000 | 150–350 | 15 | 5–40 | -25 | 400
CR | 40–90 | 500–3.000 | 100–800 | Buono a Eccellente | Scarso a Buono | -45 | 260
NBR | 40–90 | 200–3.500 | 200–650 | 10 | 15–35 | -40 | 250
FFKM | 60–70 | 1.450–2.900 | 125–250 | — | 15–40 | -67 | 626
Silicone | 10–90 | 200–1.500 | 200–700 | 15 | 15–25 | -100 | 626

Caratteristiche / specifiche tecniche

• Nome prodotto: DIN Union Gaskets
• Produttore / Marchio: Ami Polymer Pvt. Ltd.
• Progettato per: raccordi DIN conformi alla norma DIN 11851
• Nota di progettazione: il rivestimento di saldatura conico si inserisce leggermente nella parte maschio per garantire l'allineamento durante il serraggio
• Materiali disponibili: Silicone, EPDM, CR (Cloroprene), NBR (Nitrile), FKM (Viton), FFKM
• Opzione guarnizione rilevabile da metallo disponibile per prevenire contaminazioni nelle industrie alimentari, delle bevande e farmaceutiche
• Certificazioni / Omologazioni: FDA 21 CFR 177.2600; USP Class VI; NSF 51 (per Silicone); ADI Free; TSE/BSE Free; Senza melamina; USFDA DMF # 32561
• Applicazioni: Birrifici, Cantine, Lattiero-caseario, Bio-tech, Apparecchiature e pompe agroalimentari
• Dimensioni DIN disponibili: DN10, DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150
• Intervalli di proprietà fisiche per materiale (durezza, resistenza alla trazione, allungamento, resistenza alla lacerazione, set di compressione, temperature)
