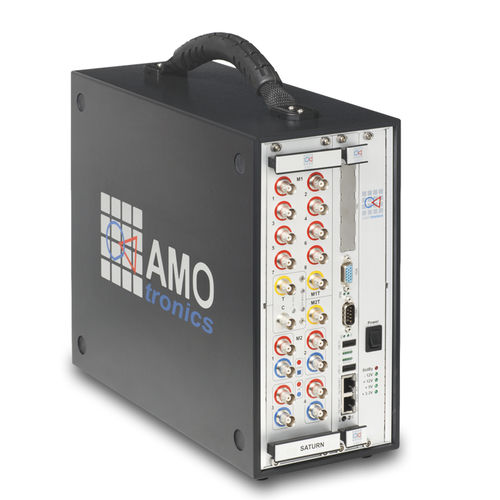

Sistema di acquisizione dati 16 canali SATURN FastScan

104 canali32 canali56 canali

«Il segnale che fa la media» è utilizzato nelle applicazioni molteplici in cui la richiesta su risoluzione e su accuratezza non può essere raggiunto dovuto rumore casuale e un rapporto segnale-rumore difficile (SNR). Se un segnale ripetitivo sta acquistandosi fare la media multiplo di periodi (parecchie ricerche esattamente avviate in una fila) di quelle ricerche può quasi eliminare i singoli picchi ed il rumore bianco mentre conserva la forma originale del segnale, l'ampiezza, fase, alza ecc. verticalmente. L'opzione di SATURN FastScan usa questa tecnologia e la implementa nella logica dell'hardware di un registratore transitorio di SATURN. Ciò conduce ad una risoluzione significativamente migliorata e ad una gamma dinamica migliore per i casi di uso che richiedono sui tassi di acquisizione. Fatti chiave dell'opzione di SATURN FastScan Tasso liberamente evolutivo del campione fino a 100 Megasamples/s per canale 18 bit ENOB @ 100MS/s 108dB SNR risultante +/-100mV alla gamma configurabile dell'input 100V >Una larghezza di banda analogica di 80 megahertz (dB <3) Fino a 1 milione ha avviato le ricerche in una fila con il periodo costante di misura Ritardo minimo fra le singole ricerche <2µs Inneschi liberamente configurabili Una memoria di 1 GB per canale per le registrazioni lunghe (1,28 sec/canale per 100MS/s) Fino a 28 differenziali o canali asimmetrici acquisizione sincrona di 100%
