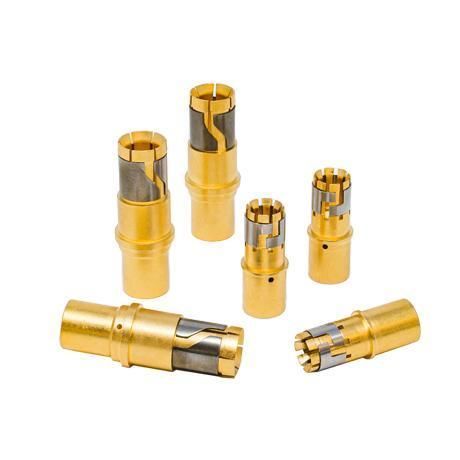

Contatto elettrico crimpabile Temper-Grip

a mollaper applicazioni industriali

Caratteristiche principali

• Fino a ~40% di corrente ammissibile in più per la stessa dimensione di contatto rispetto ai contatti standard
• Tecnologia Napkin-Ring che impedisce il rilassamento delle punte a temperature elevate per mantenere un contatto reale e ridurre la resistenza
• Versioni hooded e non-hooded disponibili
• Varie opzioni di terminazione; compatibile con utensili di crimpatura standard (es. serie M22520 con matrici adeguate)
• Perno High-Current opzionale per ottimizzare l'aumento di temperatura e la capacità di corrente
• Durata: 500 cicli accoppiamento/disaccoppiamento

Applicazioni

• Connettori serie MIL-DTL-38999
• Implementazioni 38999 POWER Series
• Famiglie connettori EN4165 e EN3645 (a seconda della misura)

Informazioni tecniche
Meccanico: durata 500 cicli accoppiamento/disaccoppiamento; prestazioni in presenza di urti e vibrazioni secondo EN3645 / MIL-DTL-38999. Elettrico: consultare le curve di aumento temperatura per la corrente continua massima ammissibile; capacità di sovraccarico elettrico: Misura 8 — 92 A per 40 s e 460 A per 0,6 s; Misura 4 — 160 A per 40 s e 800 A per 0,6 s. Ambientale: intervallo operativo continuo −65°C a +200°C.

Dettagli aggiuntivi
Esempio di numero di parte: 612793. Compatibilità: Compatibile con MIL-DTL-38999, EN3645, EN4165 in base alla misura. Può essere accoppiato con pin standard o con pin High-Current (l'aumento di temperatura e la corrente ammessa variano in base al tipo di pin). Varianti hooded e non-hooded disponibili su richiesta.

Specifiche tecniche

• Nome serie: Temper-Grip
• Durata: 500 cicli accoppiamento/disaccoppiamento
• Temperatura di esercizio: −65°C a +200°C (continuo)
• Aumento di corrente vs contatti standard: fino a +40% (valori di riferimento, con pin High-Current)
• Sovraccarichi elettrici: Misura 8 — 92 A (40 s) / 460 A (0,6 s); Misura 4 — 160 A (40 s) / 800 A (0,6 s)
• Meccanico: urto e vibrazione secondo EN3645 / MIL-DTL-38999
• Terminazione: più tipi; compatibile con utensileria di crimpatura standard
• Versioni: hooded e non-hooded
• Tecnologia chiave: design Napkin-Ring per mantenere la forza di contatto e ridurre la resistenza a temperature elevate
• Famiglie di connettori tipiche: MIL-DTL-38999, EN3645, EN4165 (dipende dalla misura)
