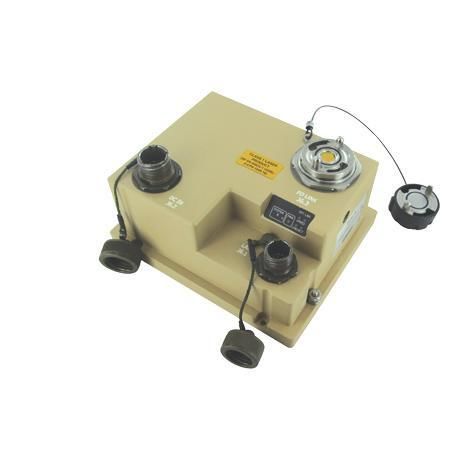

Modulo di interfaccia ottico RES-GMC-1M-FORC

Ethernetin fibra otticadi potenza

Panoramica Il convertitore media fibra ottica Amphenol Socapex RES-GMC-1M-FORC è un convertitore Ethernet conforme MIL‑STD progettato per l'estensione in fibra sul campo e per il controllo remoto dei dispositivi tramite collegamenti ottici. Integra interfacce a fascio espanso CTOS (STANAG 4290) e soddisfa MIL‑STD‑461E (EMI), MIL‑STD‑810F/GM (ambiente), MIL‑STD‑1275 e MIL‑STD‑704A (protezione alimentazione). L'unità può erogare fino a 100 A tramite l'unità B quando utilizzata come sorgente di alimentazione.

Caratteristiche principali

• Convertitore media fibra ottica robusto / switch Ethernet non gestito
• Controllo remoto via fibra per sistemi schierati
• Interfacce a fascio espanso CTOS (STANAG 4290)
• Standard militari EMI e ambientali: MIL‑STD‑461E, MIL‑STD‑810F/GM
• Standard di protezione alimentazione: MIL‑STD‑1275, MIL‑STD‑704A
• Opzioni di alimentazione multiple: DC, AC e modalità PoE
• Capacità di uscita: fino a 100 A tramite unità B

Applicazioni

• Distribuzione ed estensione di reti tattiche in fibra ottica
• Controllo e gestione remota di apparati in campo
• Sorveglianza, protezione perimetrale e comunicazioni C5ISR
• Integrazione in sistemi di comunicazione per veicoli e shelter

Alimentazione & opzioni

• Ingresso 18–32 V DC
• Ingresso 90–265 V AC (47–65 Hz)
• Power over Ethernet (PoE) come Powered Device: riceve 48 V da LAN1
• Può operare come Power Source Equipment: accetta 18–32 V DC e fornisce 48 V DC ad un dispositivo terminale

Considerazioni sul collegamento ottico Il budget di potenza ottica dipende dall'output del trasmettitore, dalla sensibilità del ricevitore, dalle perdite dei connettori e dal tipo/altezza del cavo. La portata massima varia con fibra monomodale o multimodale, velocità di trasmissione e standard adottati. Pianificare il budget ottico per un funzionamento affidabile in campo.

Funzionamento Il RES-GMC-1M-FORC opera come convertitore media Ethernet non gestito, plug‑and‑play, con porte in fibra e controllo remoto sul collegamento ottico quando integrato con dispositivi di controllo compatibili.

Specifiche tecniche

• Modello: RES-GMC-1M-FORC
• Produttore: Amphenol Socapex
• Controllo remoto: via fibra
• Fascio espanso: CTOS (STANAG 4290)
• Conformità: MIL‑STD‑461E, MIL‑STD‑810F/GM, MIL‑STD‑1275, MIL‑STD‑704A
• Ingressi di alimentazione: 18–32 V DC, 90–265 V AC, opzioni PoE
• Capacità di uscita: fino a 100 A tramite unità B
• Tipo: convertitore media fibra ottica robusto / switch Ethernet non gestito
