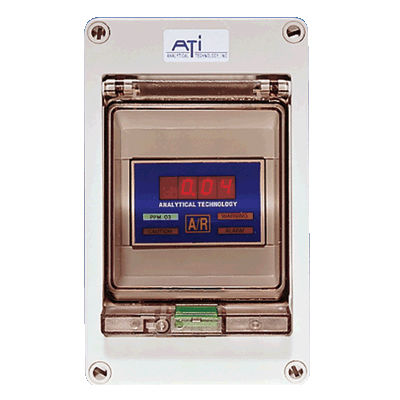

Modulo di allarme B14

Descrizione del modulo di allarme gas I ricevitori del modulo di allarme gas ATI serie B14 sono moduli elettronici compatti che forniscono funzioni di allarme locale, visualizzazione e ritrasmissione del segnale per i sistemi di rilevamento gas. I moduli sono progettati per accettare l'ingresso da trasmettitori 4-20 mA a due, tre o quattro fili situati fino a 10.000 piedi dal ricevitore. Sono ideali per l'uso con i trasmettitori di gas tossici bifilari ATI serie A12 o B12, oppure con i trasmettitori di gas combustibile a tre fili modello A12-17 o B12-17. I ricevitori di allarme B14 sono moduli montati su guida DIN che possono essere forniti in contenitori a unità singola o multipla. Le concentrazioni di gas sono indicate direttamente in PPM, PPB, PPB, percentuale o LIE percentuale con il campo di visualizzazione selezionabile dall'utente. Ogni modulo fornisce setpoint di attenzione, di avvertimento e di allarme separati con indicatori a barra LED per ogni punto di allarme. Gli indicatori LED lampeggiano nella condizione di allarme iniziale e si accendono quando viene indicato l'allarme. I moduli contengono singoli relè di allarme per ciascun setpoint di allarme. Tuttavia, ogni relè può essere assegnato a qualsiasi setpoint per consentire funzioni di allarme multiple in un singolo punto di allarme. I relè sono configurabili per il funzionamento standard o fail-safe e per il funzionamento a scatto o non a scatto. Una quarta barra di allarme a LED e un relè sono forniti per indicare le condizioni di guasto. L'allarme di guasto e il relè si attivano in caso di perdita del segnale di ingresso o se l'ingresso 4-20 mA scende al di sotto di un valore specifico.
