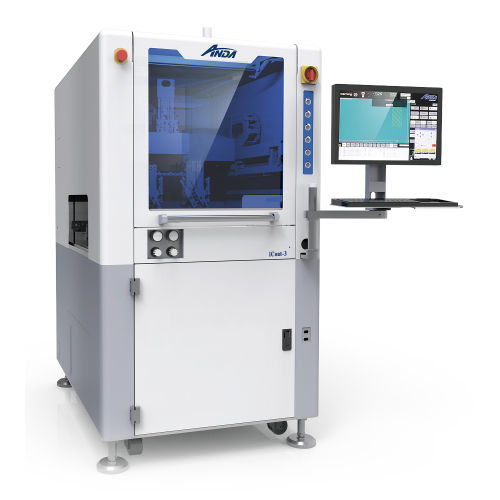

Spalmatrice automatica iCoat-3 Series

per PCB

L'iCoat-3 di ANDA è una macchina per il rivestimento conformale selettivo di precisione ad alta velocità, progettata per raggiungere un equilibrio tra costi e prestazioni. È perfetta per automatizzare i processi di rivestimento ad alto volume/ produttività o a basso volume (HMLV) che non richiedono la rotazione della valvola e l'inclinazione di 35° (vedere la serie iCoat-5). Adatto per assemblaggi di circuiti stampati (PCBA) pannellati o pallettizzati e per applicazioni di rivestimento di grandi superfici. Precisione di esecuzione di ± 0,02 mm (20 µm) (± 0,0007ʺ) Tre assi di movimento (X, Y, Z) Supporta fino a quattro valvole per il rivestimento conformale selettivo in una serie di diverse disposizioni degli ugelli, comprese le configurazioni a doppia o quadrupla valvola Precisione di corsa ± 0,02 mm (20 µm) Assi del portale: X, Y, Z Gantry: servomotori, azionamento a vite a ricircolo di sfere Struttura in acciaio, piattaforma di movimento liscia Interno in acciaio inox Portello con finestra di osservazione Braccio del computer girevole ad altezza regolabile Illuminazione di ispezione fluorescente (luce nera UV) Raccolta automatica dei rifiuti per immersione e spurgo Pulizia programmabile delle valvole Sensori di presenza delle schede Bloccaggio delle lastre durante la verniciatura Memorizzazione illimitata dei programmi Porte di comunicazione USB Torre di segnalazione luminosa Riscaldamento della valvola e/o del fluido Sensore di calibrazione dell'ago di erogazione Dosaggio in linea del materiale Monitoraggio della larghezza di spruzzatura del ventilatore laser Cambio materiale (manuale) Rilevamento del livello del materiale (scala di basso livello del fluido) Serbatoio del materiale certificato AMSE: 1 / 3 / 5 / 10 gal Selezione del programma di codici a barre, 1D o 2D Telecamera di programmazione con visione CCD e rivestimento automatico Ispezione spot a luce UV Telecamera di rilevamento dei punti di riferimento Sensore di altezza laser senza contatto Trasportatore per carichi pesanti Peso massimo 10 kg (22 libbre) Trasportatore a doppia corsia Trasportatore multistadio o multizona Stazione di pre-schedatura Nastro di ritorno (sotto)
