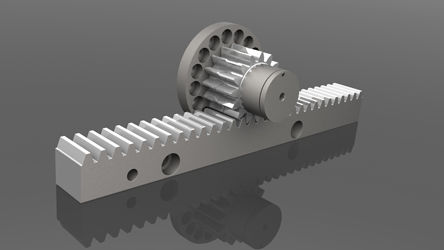

Pignone con precarico doppia PDP

Il doppio pignone precaricato, PDP, di Andantex (WMH Herion) è progettato per fornire un metodo economico per eliminare il gioco tra la cremagliera e il pignone in applicazioni di movimento lineare di alta precisione. Il PDP è composto da due pignoni WMH rettificati, ciascuno di ½ larghezza della cremagliera, collegati tra loro attraverso un sistema brevettato di precarico dell'accoppiamento che annulla il gioco tra cremagliera e pignone fornendo un'alternativa competitiva ai sistemi di trasmissione a vite a sfera. La coppia di precarico del PDP è facilmente regolabile e le unità sono dotate di una flangia ISO 9409-1 per l'adattamento ai riduttori di velocità. Il PDP può essere combinato con riduttori di precisione per fornire un sistema a gioco < 1 arc-minuto eliminando così la necessità di due riduttori precaricati elettricamente (con 2 servomotori) in certe applicazioni. Il PDP è offerto con ingranaggi diritti (sperone) o elicoidali in moduli da 2 a 5 standard (moduli più grandi su richiesta) e accetta velocità fino a 1200 RPM. La capacità di coppia varia da 55 a 1900 NM a seconda delle dimensioni e della regolazione della coppia di precarico. Andantex può offrire soluzioni complete che includono riduttore, PDP, cremagliera e sistemi di lubrificazione automatica della cremagliera.
