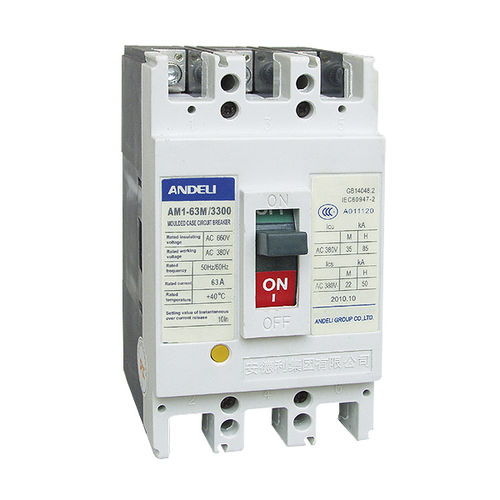

Interruttore termico AM1 series

magneticodi tensioneAC

Interruttori automatici scatolati serie AM1 1. Applicazione L'interruttore automatico di cassa modellato serie AM1 è uno dei prodotti sviluppati e fabbricati adottando la tecnologia avanzata internazionale. Viene fornito con tensione di isolamento nominale 550 e 800V e utilizzato per il circuito di AC 50/60Hz, tensione di funzionamento nominale AC 400V (o inferiore), corrente di funzionamento nominale fino a 1600A per il cambio e l'avviamento non frequente dei motori. Nota: 6A senza protezione termica Il polo N dell'interruttore a quattro poli è situato sul lato destro del prodotto ha quattro tipi: Tipo A: Senza corrente di trip-lease sul polo N che fa tutto il tempo, non si chiude e si apre con gli altri tre poli. Tipo B: Senza sgancio di corrente su polo N che si chiude e si apre con gli altri poli. Tipo C: con sgancio in corrente che si chiude e si apre con gli altri tre poli. Tipo D: con sgancio in corrente che non si chiude e si apre con gli altri tre poli. 3. Caratteristiche di protezione Il rilascio termodinamico di un interruttore magnetotermico fornisce la caratteristica di ritardo temporale inverso, mentre il rilascio magnetico è il funzionamento istantaneo come mostrato nella tabella 2 (interruttore di distribuzione) e nella tabella 3 (interruttore di protezione motore). 4. Accessori dell'interruttore automatico 4.1 Gli accessori esterni dell'interruttore Dispositivo di funzionamento a motore 1) Schema di cablaggio del dispositivo di funzionamento elettromagnetico tipo CDM (montaggio AM1-63.100.225) se il seguente disegno (schema di cablaggio degli accessori esterni dell'interruttore nella cornice tratteggiata)
