1. Applicazione

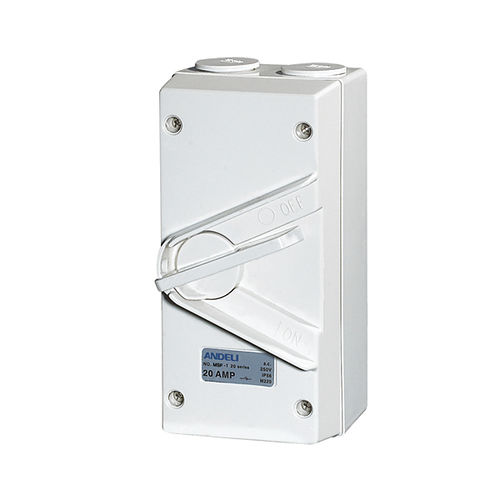

La serie UKF di interruttori di isolamento protetti dalle intemperie è una robusta gamma di interruttori adatti praticamente a qualsiasi applicazione esterna.
La gamma comprende interruttori singe, bipolari e tripolari da 20 a 80 Ampere. Il meccanismo montato sulla base permette una terminazione più facile e più spazio per il cablaggio. Le dimensioni dell'interruttore sono 165mm x 82mm con un'altezza complessiva di 85mm.
Le barre di connessione a terra fissa e neutra con doppia vite di serraggio per ogni tunnel forniscono lunghezze di spelatura uguali e un serraggio sicuro per tutti i cavi. Dimensione del foro del terminale 5-6mm.
Una caratteristica di sicurezza per il montaggio degli interruttori su strutture metalliche sono i cappucci isolanti che coprono le viti di montaggio della base per proteggerli totalmente da eventuali cavi sotto tensione.
Ogni unità viene fornita con tappi per guaine avvitati e riduttori avvitati per un facile collegamento a guaine da 25mm o 20mm e tappi a vite. I tappi a vite devono essere isolati per garantire il grado di protezione IP.
La base e il coperchio resistente agli urti sopravviveranno agli urti più duri in quasi tutte le installazioni. Le due sezioni sono sigillate con una guarnizione a tenuta stagna.
Per motivi di sicurezza, è previsto un foro di 7 mm di diametro per il lucchetto della leva in posizione OFF. Profonde barriere a moulotte proteggono la leva di azionamento dall'abuso fisico o dalla commutazione accidentale.
Tutte le unità sono conformi alla norma IEC60947-3.
Mines, and, Energy, south, Australia, Approvais.
I colori standard sono grigio e bianco.
1.Cavi in entrata e in uscita dall'alto.
2.In entrata e in uscita dal sottosuolo.
3.In entrata e in uscita direttamente attraverso l'interruttore.
4.due fori posteriori da 25 mm sono modellati nella base per il montaggio in superficie con cablaggio nascosto.
Doppi ingressi per guaine da 25 mm avvitati in alto e in basso (fino a 55 amp.) permettono quattro modi di cablare l'interruttore in superficie.
---
