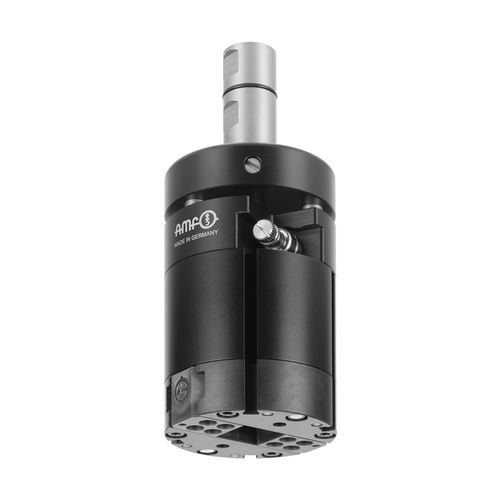

Pinza di presa pneumatica 1650-213

parallelaa 2 griffe

Pinza con unità di compensazione, pneumatica Per la movimentazione dei pezzi nella macchina utensile. Applicazione La pinza consente di ottenere un cambio pezzo completamente automatico durante il processo di lavorazione su una macchina utensile. Viene sostituito dal magazzino utensili della fresatrice e consente la movimentazione dei pezzi tra lo stoccaggio dei pezzi e il dispositivo di serraggio. L'azionamento avviene per mezzo di aria compressa, che viene fatta passare attraverso il mandrino della macchina. La pinza si chiude pneumaticamente e l'apertura avviene per mezzo di una forza elastica. La funzione di contrappeso CX a molla integrata protegge l'utensile, il mandrino della macchina e il pezzo e compensa le tolleranze e le irregolarità. Nota: - Velocità massima consentita: 20 [giri/min] - Adatto per i mandrini ad espansione idraulica e a sede Weldon - Progettato per temperature ambiente da 0°C a 60°C - Trasporto di pezzi fino ad un massimo di 8 kg - La fornitura standard comprende tre guarnizioni di ricambio - Disponibile in due versioni per pezzi di dimensioni fino ad un massimo di 50 mm o 70 mm Vantaggio: - La funzione di bilanciamento (Z: 5 mm, C: +/- 3°) assicura una protezione ottimale di tutti i componenti e la compensazione di tolleranze e irregolarità - La forza di presa può essere facilmente regolata tramite la valvola di controllo della pressione e quindi adattata alle esigenze dei pezzi in lavorazione - Inserti di presa facilmente intercambiabili per la gestione di diverse geometrie del pezzo in lavorazione - Facile implementazione di turni non presidiati, il che significa maggiore utilizzo della macchina e maggiore flessibilità - Tremenda riduzione dei tempi di allestimento per lotti di piccole e medie dimensioni
