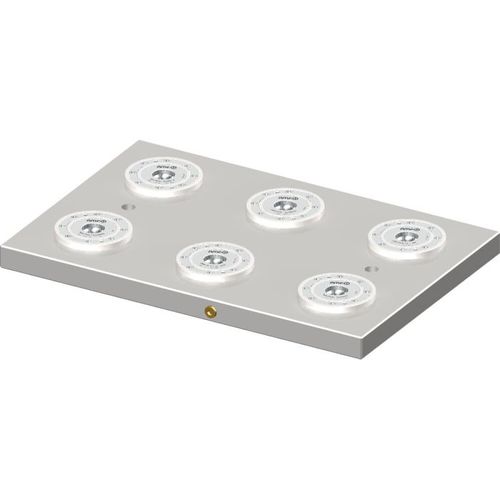

Stazione di serraggio ad azionamento idraulico 424119

Breve descrizione

• Sblocco idraulico
• Dimensione moduli di serraggio: KH20
• Pressione di esercizio apertura: 50 - 60 bar
• Superficie di appoggio dei moduli: acciaio inox e temprato
• Piastra di base: acciaio non temprato
• Ripetibilità: < 0,005 mm

Varianti (estratto)
Nr. ordine | Dimensione | Forza di chiusura [kN] | Forza di tenuta* [kN] | Peso [kg] | Il vostro prezzo
424119 | KH20 | 6 x 20 | 6 x 55 | 72,4 | non specificato
426734 | KH10 | 6 x 10 | 6 x 25 | 17,5 | non specificato
426759 | KH40 | 6 x 40 | 6 x 105 | 178,5 | non specificato

Dimensioni (variante 424119)
A: 396 mm
B: 596 mm
HA: 10 mm
K: 18 mm
L: 50 mm
L1: 200 mm
L2: 566 mm
L3: 366 mm
ØN: 20 mm
R: G1/4
S: 48 mm
SM: 200 mm

Note

• Su richiesta è possibile eseguire fori di fissaggio nella piastra di base secondo le vostre specifiche.
• Accoppiamento rapido adatto: nr. ordine 427872 (presa) e 427856 (spina).
• Si prega di consultare le istruzioni di montaggio.
• Su richiesta: altre dimensioni, quote principali e numero di moduli di serraggio.

CAD / Download

• Modelli 3D CAD (visualizzatore CAD integrato / download disponibile).
• Scheda tecnica PDF (inglese) disponibile.

Specifiche tecniche

• Nr. ordine: 424119
• Tipo di prodotto: stazione di serraggio
• Modalità di funzionamento: idraulica
• Dimensione modulo: 20 (KH20)
• Forza di chiusura [kN]: 20 (per modulo, es. 6 x 20 nella versione 6 moduli)
• Forza di tenuta [kN]: 55 (per modulo, es. 6 x 55 nella versione 6 moduli)
• Pressione di esercizio apertura: 50 - 60 bar
• Superficie di contatto moduli: acciaio inox e temprato
• Piastra di base: acciaio non temprato
• Ripetibilità: < 0,005 mm
• Peso (variante 424119): 72,4 kg
• Dimensioni (variante 424119): A=396 mm, B=596 mm, HA=10 mm, K=18 mm, L=50 mm, L1=200 mm, L2=566 mm, L3=366 mm
• Connessione filettata: R = G1/4
• EAN: 4020772424114
• CTN (codice doganale): 84662020
• REACH: sì (Validazione: 14.06.2023)
• ROHS: sì
• Nota manutenzione: vedi documentazione cartacea/online o manuale d'uso allegato
