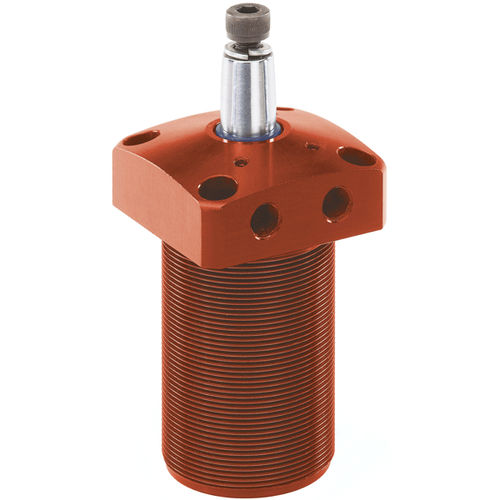

Cilindri a staffa rotante, pneumatici, versione flangiata
a doppio effetto
Per il montaggio incassato in attrezzature. I due raccordi pneumatici si trovano nella flangia. Stelo del pistone in acciaio inox lucidato. Corpo in alluminio anodizzato. Superficie esterna resistente agli urti grazie al rivestimento HART-COAT®. Comprensivo di vite e rondella elastica per una facile regolazione della posizione della staffa di bloccaggio.
Opzioni di fissaggio:
- dall'alto con viti cilindriche attraverso la flangia
- dal basso con ghiera contro il dispositivo e flangia a bloccare
- dall'alto con ghiera contro il dispositivo a bloccare
Accessori (non forniti in dotazione):
- staffa di bloccaggio Nr. 6829SP
- ghiera Nr. 6829N
- vite di pressione Nr. 6880
Nota:
I fori di fissaggio nella flangia sono identici a quelli della flangia filettata Nr. 6829GF.
Azionare esclusivamente con aria oliata.
