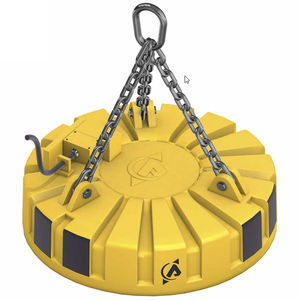

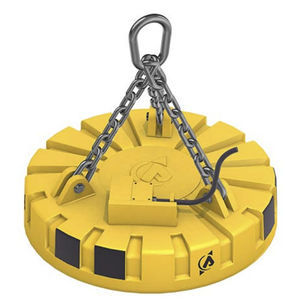

Elettromagnete di sollevamento a commutazione elettrica VM series

per lamieraper movimentazione

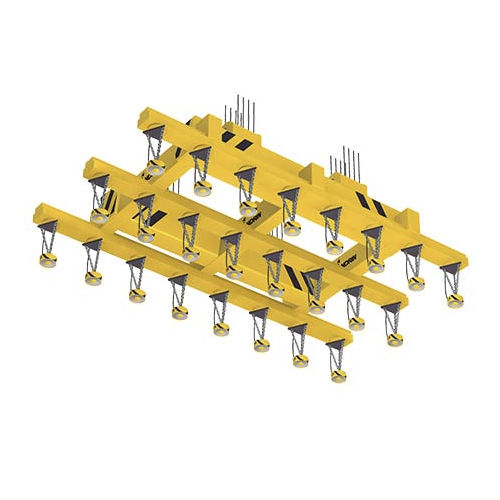

Le pinze magnetiche VM sono elettromagneti ad alte prestazioni dotati di un avvolgimento concentrico. Gli elettromagneti VM, progettati per movimentare lamiere sottili, devono essere posizionati geometricamente per limitare le piegature in tutte le direzioni. A seconda delle dimensioni delle lamiere, le pinze VM saranno installate su travi di sollevamento fisse o telescopiche. Sono consigliate per la movimentazione di lamiere e parti metalliche in : -officine di taglio con ossiacetilene, -cantieri navali -magazzini di lamiere. DESCRIZIONE TECNICA Le pinze VM sono costituite da un telaio in acciaio saldato meccanicamente che protegge l'avvolgimento in alluminio o rame. I componenti principali sono : -un telaio in acciaio ad alta permelabilità magnetica. I raccordi meccanici e le superfici di supporto sono lavorati per un migliore ricondizionamento dei magneti, -un anello di sospensione, -un avvolgimento concentrico con isolamento rinforzato, -una piastra di usura in acciaio al manganese amagnetico. Questa parte ad alta resistenza è flangiata e saldata al telaio, -una resina di riempimento che blocca e isola la bobina nel telaio (classe H o C a seconda dell'uso), una scatola elettrica che consente il collegamento esterno proteggendo l'avvolgimento interno. MODALITÀ DI INSTALLAZIONE I VM possono essere installati su qualsiasi dispositivo di sollevamento (carroponte, autogru, gru a cavalletto, ecc.). Sono progettati per un utilizzo individuale e vengono sospesi tramite l'anello di sospensione. Il collegamento elettrico avviene tramite un cavo con 3 conduttori a sezione larga protetti esternamente per fornire un'alimentazione a 110 VDC.
