Software di misura Kubatura

di visualizzazioneCADdi calcolo

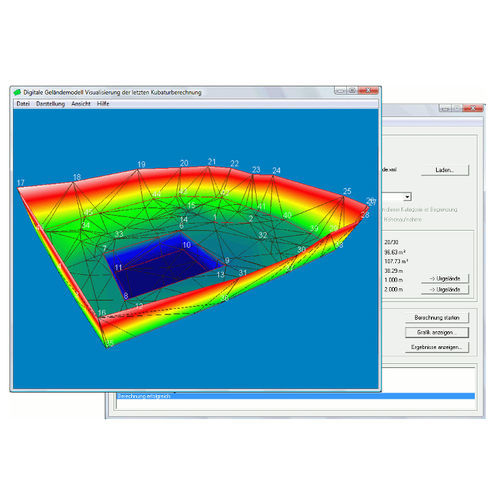

Sullo sfondo dei calcoli delle opere in terra, il Calcolatore di cubatura di AndroTec per Microsoft Windows è un pratico strumento per calcolare la cubatura delle masse di terra sulla base di due superfici (i cosiddetti 'orizzonti'). Kubatura è conforme alle normative tedesche REB/GAEB. Le superfici possono essere specificate da misure, da dati CAD o da livelli orizzontali di altezza fissa. Se necessario, l'altezza di un orizzonte può essere spostata. La mesh triangolare automatica tiene conto delle linee di discontinuità e consente anche di definire confini o ritagli nell'area di fatturazione. I risultati del calcolo di Kubatura comprendono tutti i parametri rilevanti come taglio, riempimento, area di superficie, circonferenza, ecc. Inoltre, potenti funzioni di visualizzazione 3D supportano l'ispezione visiva dei modelli. Rapporti di calcolo dettagliati assicurano che il cliente possa verificare i risultati. Kubatura può essere utilizzato con PlanAssistent di AndroTec o, in combinazione con il convertitore di dati geografici CVT-Pro, con i sistemi di misura tachimetrici o GNSS di tutti i principali produttori. Caratteristiche principali: Triangolazione automatica in considerazione di linee di demarcazione, confini e tagli Calcolo di tagli e riempimenti, superfici e circonferenze di due rilievi del sito un rilievo del sito e un piano orizzontale un rilievo del sito rispetto al punto più alto o più basso del rilievo stesso rilievi del sito con offset di quota Generazione del modello di differenza Generazione di curve di livello a livelli di altezza arbitrari Generazione di valori di altezza in una griglia selezionabile Visualizzazione grafica 3D dei modelli del terreno o del modello di differenza in tempo reale Numerose opzioni grafiche come il falso colore, la proiezione centrale o parallela, l'ingrandimento verticale, ecc.
