Valvola di svuotamento

di pressionemanualedi sfiato

Panoramica del prodotto

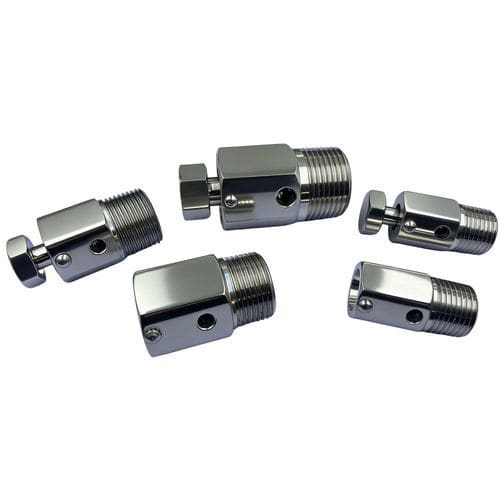

Valvola di scarico AJL Standard Cap / Innesto esagonale (tipo sfera con tenuta dura) progettata per scarico, sfiato e manutenzione di valvole a sfera, valvole a saracinesca e attrezzature di testa pozzo in applicazioni petrolifere, del gas e trattamento acque industriali. Dotata di foro di sfiato e perno di arresto per operazioni controllate. Connessioni NPT standard e personalizzazioni non standard disponibili.

Specifiche di interfaccia
Filettature standard: 1/2-14NPT, 3/4-14NPT, 1-11.5NPT. Misure e raccordi non standard su richiesta.

Tipo di prodotto
Valvola di spurgo con testa esagonale standard; valvola di spurgo a innesto esagonale interno.

Ambito di applicazione
Sgocciolamento, rilascio di pressione e scarico per valvole a sfera, valvole a saracinesca, alberi di testa pozzo, preventori di blowout e valvole principali di condotte in impianti petroliferi, gas e trattamento acque industriali.

Materiale del corpo
316SS o 304SS; materiali o trattamenti non standard disponibili su richiesta.

Fluido di esercizio
Petrolio, gas naturale, acqua e fluidi di processo compatibili.

Specifiche di prestazione

• Prova idrostatica (alta pressione d'acqua): 35–135 MPa per 2 minuti
• Prova d'aria: 0,6–0,8 MPa per 2 minuti

Struttura del prodotto
Struttura a sfera con tenuta dura e sedi di precisione per garantire tenuta stabile ad alta pressione.

Materiale della sfera
Leghe di carburo di tungsteno YG6 per resistenza all'usura e alla corrosione in servizi gravosi.

Pressione di esercizio
≤ 10.000 PSI (circa 68,9 MPa).

Temperatura di esercizio
-50°C a 200°C a seconda dei materiali e della configurazione di tenuta.

Introduzione del prodotto
La valvola di scarico AJL Standard Cap / Innesto esagonale è progettata per operazioni affidabili di scarico e sfiato in ambienti petroliferi, del gas e di trattamento acque. La sfera a tenuta dura e il corpo in acciaio inossidabile assicurano lunga durata e prestazioni ermetiche ad alta pressione. Le opzioni di filettatura NPT semplificano l'installazione; sono disponibili raccordi personalizzati per requisiti di progetto specifici.

Vantaggi chiave
Materiali resistenti
Corpo in 316SS/304SS e sfera in carburo di tungsteno YG6 per resistenza alla corrosione e all'usura in condizioni severe.

Tenuta ad alta pressione
Progettazione con tenuta dura certificata fino a 10.000 PSI e convalidata da prove idrostatiche e pneumatiche per garantire tenuta affidabile.

Progettazione funzionale
Porta di sfiato e perno di arresto per scarico sicuro e controllato. Disponibile nelle versioni Standard Cap e Innesto esagonale in base alle esigenze di installazione e funzionamento.

Connessioni flessibili
Misure NPT standard con opzioni di personalizzazione non standard per adattarsi a vari sistemi di tubazioni.

Applicazioni
Impiego su piattaforme di perforazione, condotte di gas naturale, impianti di trattamento gas, sistemi di trattamento acque industriali, teste pozzo, preventori di blowout e valvole principali di condotta dove è richiesto drenaggio e sfiato controllato.

Marca e origine
Marchio AJL. Prodotto a Suzhou, Cina con lavorazione professionale e controllo qualità rigoroso.

Specifiche tecniche

• Nome parte: Valvola di scarico
• Modello: AJL Standard Cap / Innesto esagonale
• Specifiche interfaccia: 1/2-14NPT; 3/4-14NPT; 1-11.5NPT (personalizzazione disponibile)
• Tipo di prodotto: Valvola di spurgo testa esagonale standard; valvola di spurgo testa esagonale interna
• Materiale corpo: 316SS, 304SS (materiali personalizzabili disponibili)
• Materiale sfera: Lega di carburo di tungsteno YG6
• Fluido di esercizio: Petrolio, gas naturale, acqua
• Pressione di esercizio: ≤ 10.000 PSI
• Temperatura di esercizio: -50°C a 200°C
• Test di prestazione: Idrostatico 35–135 MPa per 2 min; Aria 0,6–0,8 MPa per 2 min
• Struttura prodotto: Valvola a sfera con tenuta dura
• Luogo di origine: Suzhou, Cina
• Marchio: AJL
