Vaglio a tamburo

rotativoper prodotti sfusiad alti carichi

Vagli rotanti - panoramica

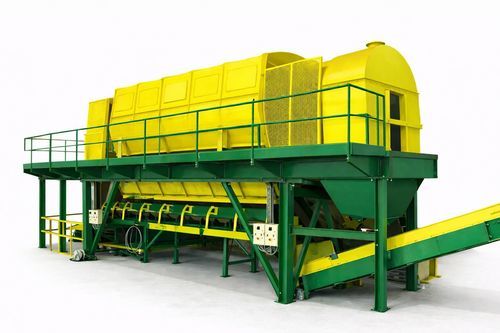

I vagli rotanti (trommel) sono unità di vagliatura rotanti progettate per la separazione continua di materiali sfusi in impianti di processo industriale. Rappresentano il risultato di decenni di esperienza nella progettazione meccanica e nell'integrazione modulare degli impianti.

Telaio di base
Telaio modulare progettato per garantire resistenza strutturale, funzionamento silenzioso e facile integrazione in layout d'impianto complessi.

Sistema di trasmissione
Ruote motrici, di supporto e di guida rivestite in poliuretano per ridurre vibrazioni e rumorosità anche ad alte velocità. La trasmissione è dimensionata per cicli di lavoro industriali e per garantire affidabilità operativa.

Separazione
I pannelli di vagliatura sono disponibili con diverse forme e dimensioni delle aperture e sono dotati di protezioni anti-avvolgimento per evitare l'incastro del materiale.

Facilità di manutenzione
Dotati di ampie passerelle di accesso, molteplici punti di accesso per la manutenzione, grandi porte di sicurezza monitorate e illuminazione interna integrata per agevolare ispezioni e interventi.

Modularità e trasporto
I vagli rotanti sono realizzati con sezioni modulari che possono essere assemblate in oltre 30 configurazioni. La lunghezza di vagliatura può essere estesa fino a 25 m collegando direttamente due unità. È disponibile una versione imbullonata per semplificare trasporto e montaggio dei modelli di grandi dimensioni.

Dati tecnici - lunghezze e diametri comuni
Cilindro del vaglio: 3.000 x 12.000 | 3.000 x 10.000 | 2.500 x 14.000 | 2.500 x 12.000 | 2.500 x 10.000 | 2.500 x 8.000 | 2.500 x 6.000 | 1.800 x 5.000
Lunghezza complessiva (mm): 16.450 | 14.345 | 19.740 | 16.893 | 14.893 | 12.570 | 10.492 | 9.144
Lunghezza del vaglio (mm): 12.005 | 10.000 | 6.992 + 6.992 | 12.000 | 10.000 | 8.000 | 6.000 | 5.000
Diametro del vaglio (mm): 3.000 | 3.000 | 2.500 | 2.500 | 2.500 | 2.500 | 2.500 | 1.800
Larghezza complessiva (mm): 4.350 | 4.350 | 3.800 | 3.750 | 3.750 | 3.750 | 3.400 | 3.450
Altezza complessiva (mm): 3.727 | 3.727 | 3.661 | 3.663 | 3.663 | 3.664 | 3.640 | 2.790
Peso (t): 35 | 33 | 18 + 18.5 | 27 | 24 | 21.7 | 16.2 | 10.3
Inclinazione (°): 3° | 3° | 3° | 3° | 3° | 3° | 3° | 3°
Capacità (m³/h): 161 | 135 | 161 | 135 | 112 | 90 | 67 | 56

Caratteristiche / specifiche tecniche

• Design modulare: oltre 30 configurazioni possibili
• Lunghezza di vagliatura estendibile fino a 25 metri combinando unità
• Telaio progettato per funzionamento silenzioso e maggiore durata dei componenti critici
• Ruote motrici, di supporto e di guida rivestite in poliuretano per basse vibrazioni e funzionamento silenzioso
• Pannelli di separazione con diverse forme d'apertura e protezioni anti-avvolgimento
• Accessibilità manutentiva: passerelle ampie, accessi multipli, porte di sicurezza monitorate e illuminazione interna
• Versione imbullonata disponibile per facilitare trasporto e montaggio dei modelli di grandi dimensioni
• Dimensioni tipiche del tamburo e capacità corrispondenti: vedere la tabella sopra
