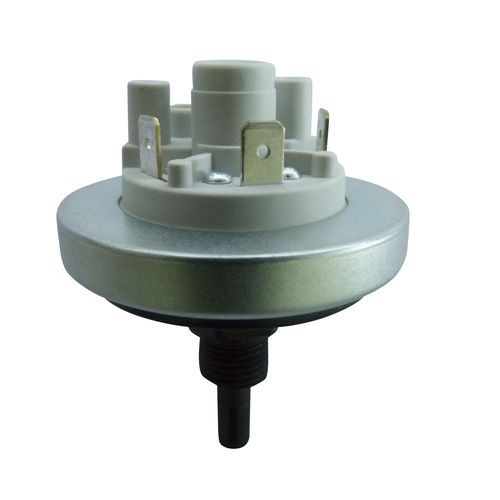

Pressostato a membrana 901XL

a bassa pressione

Laddove è necessario determinare rapidamente e positivamente pressioni marginali di gas o livelli di liquido, i pressostati a membrana puramente meccanici sono una soluzione di rilevamento e commutazione economica. Costruito su un tubo per immersione, i livelli minimo e massimo possono così essere rilevati rapidamente e le valvole o le pompe si spengono e si accendono o scattano allarmi a seconda del livello del liquido. Poiché il manometro non viene a contatto con il fluido, questo metodo di misura è adatto per la misurazione dei livelli di liquidi nell'industria alimentare e delle bevande, ma tollera anche fanghi in bacini industriali di troppo pieno o nel trattamento delle acque reflue. Anche i punti di commutazione più precisi a bassi livelli di liquido sono sempre più richiesti. A tal fine, Il pressostato 901XL (Fig.) offre una pressione di intervento permanente da 3 mbar fino a 50 mbar, impostata in fabbrica sul valore desiderato. Ciò significa che è in grado di rilevare anche pressioni di gas o livelli di liquido più bassi rispettivamente a partire da una testa idrostatica di circa 3 cm. Il differenziale di commutazione standard di 1,5 mbar all'inizio del campo e di 15 mbar alla fine del campo con una banda di tolleranza del 10 % del punto di commutazione. Il nuovo pressostato è dotato di una maggiore superficie di membrana che aziona in modo affidabile i contatti del pressostato anche alle minime pressioni. Può commutare con carico resistivo fino a 6 A / 240 VAC in esecuzione AgNi o in bassa tensione fino a 100 mA / 24 VAC o 30 mA / VDC in esecuzione dorata. Sono possibili esecuzioni speciali in AgNi fino a 10 A / 240 VAC.
