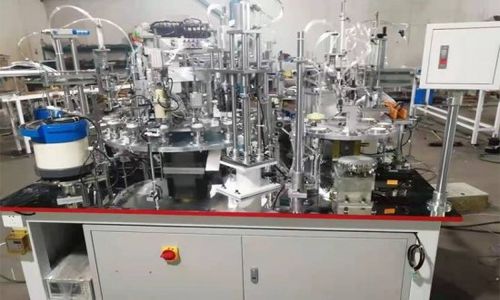

Macchina di assemblaggio automatica CX-LED

per applicazioni industriali

I parametri tecnici della macchina per l'assemblaggio automatico delle lampadine LED A Primo. Panoramica dell'intera macchina 1. La macchina per l'assemblaggio automatico di lampadine a LED è in grado di soddisfare i requisiti dell'assemblaggio di lampadine A60. La dimensione esterna della macchina è di 2900*2800*1000, ed è necessario un operatore ospite. L'efficienza dell'apparecchiatura è di 1500PCS/h e il tasso di qualificazione della produzione dell'intera macchina può raggiungere il 99%. 2. La macchina di assemblaggio automatico ha 16 stazioni per l'assemblaggio e 8 stazioni per l'incollaggio e la pressatura delle coperture. Adotta il divisore a camme dotato di un motore e di un riduttore per il movimento intermittente e il processo della stazione utilizza la programmazione PLC per controllare il manipolatore del cilindro per completare il lavoro. Ogni processo è suddiviso in tempi ragionevoli e facile da regolare. Il touch screen del PLC realizza l'interazione uomo-macchina, che è semplice e facile da imparare. In secondo luogo, la descrizione del processo tecnologico 1 Una persona colloca la scheda della sorgente luminosa e la tazza della lampadina sulla catena di trasporto delle stazioni della macchina per la pressatura della scheda della sorgente luminosa. 2 Dopo che le due persone su entrambi i lati del nastro trasportatore di caricamento della tazza della lampadina infilano il filo del bordo e lo rimettono nelle stazioni del nastro trasportatore. 3 Alla fine del nastro trasportatore di caricamento delle tazze di lampadine, dotato di manipolatore, le tazze di lampadine vengono posizionate sulla stazione fissa della linea di montaggio. 4 Ruotando la piastra della stazione, si completano in sequenza i processi di pulizia del filo, installazione della base, taglio e piegatura del filo, installazione dei rivetti, pressatura dei rivetti, prova di accensione e bloccaggio della base.
