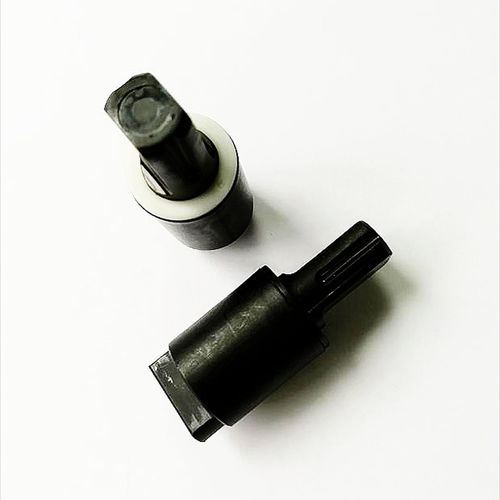

Ammortizzatore rotativo Q18B Series

a fluidomeccanicoindustriale

- Nota: I dati nominali sono misurati quando la velocità di rotazione è 20 rpm e la temperatura ambiente è 23℃±2℃. * Angolo massimo 115º * Gamma di temperatura -5~50℃ * Peso: 10.5±1g * Materiale del corpo: Polibutilene tereftalato (PBT) * Materiale dell'albero rotante: PPS o lega di zinco * Tipo di olio: Olio di silicone 1. Come indicato nella figura seguente, quando il piano inizia a rallentare da meno di 90º al livello di 0º, la variazione di coppia della forza dell'asse agita dal piano. 2. Calcolare la coppia giusta: T=M×L×9.8÷2 Es. Il peso del coperchio M=1KG La lunghezza del coperchio L=0,3m Torque required=T=1×0.3×9.8÷2=1.47N.M Secondo il calcolo di cui sopra, il Part. No dovrebbe essere scelto è Q18B-150G. 3. Lo spazio tra l'albero rotante e le parti dell'assemblaggio dovrebbe essere ridotto al minimo. La velocità di rotazione sarà influenzata dal divario. 4. Caratteristiche di temperatura: La coppia di un ammortizzatore rotante varia in base alla temperatura ambiente. Inoltre, come mostrato nel grafico sottostante, la coppia diminuisce all'aumentare della temperatura ambiente, e la coppia aumenta al diminuire della temperatura ambiente. Questo perché la viscosità dell'olio di silicone all'interno della serranda varia a seconda della temperatura. Quando la temperatura torna alla normalità, anche la coppia tornerà alla normalità. 5.L'angolo di rotazione massimo della serranda a palette è di 115º. La serranda sarà probabilmente distrutta per qualsiasi angolo superato i 115º. Quindi si prega di assemblare un tappo per la serranda. Si prega di fare riferimento alla figura seguente
